Cure de jouvence : Un portable NEC PC9801nv de 1990 RaspberryPisé

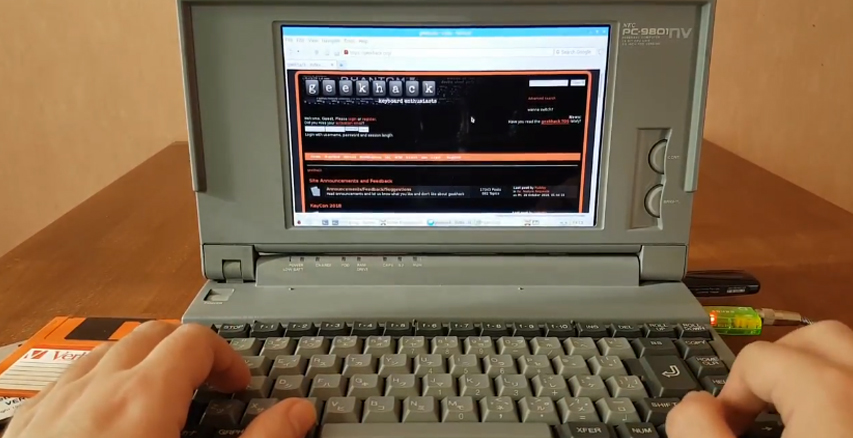

Prenez une vieille bécane, un portable NEC PC-9801nv du début des années 1990 et intégrez lui une carte Raspberry Pi pour en refaire un portable tout neuf.

Une petite vidéo repérée par Adafruit qui montre tout simplement le travail d’un bricoleur ayant réussi à intégrer un Raspberry Pi au sein d’un portable Nec. L’opération est plus délicate qu’on ne le pense même si on n’a que peu d’informations sur la méthode employée.

2018-11-27 17_31_30-minimachines.net

Intégrer un écran en remplacement de celui d’origine n’est pas le plus compliqué. La gamme de NEC PC-9800 est assez particulière. Elle est d’abord très localisée puisque sa distribution a été quasi uniquement Japonaise. Sur place, la machine a été très populaire avec une part de marché allant jusqu’à 40% des machines vendues pour cette gamme de PC et qui a eu une durée de commercialisation extrêmement longue.

2018-11-27 17_36_52-minimachines.net

Elle fait partie du paysage historique Japonais en informatique au même titre que le MO5 fait partie du notre et pourtant il ne s’agit pas d’un ordinateur compatible IBM-PC. Son matériel embarqué ne respectant pas les demandes de Microsoft pour faire tourner Windows. Son processeur était un NEC V30HL à 16 MHz accompagné de 40 Ko de mémoire vive et profitant d’un stockage sur disquette 3.5″.

Le NEC V30 est un processeur assez particulier, il s’agit d’une « création » japonaise qui est en fait un travail de reverse engineering de la part des équipes de la marque. Il était issu du 8088 d’Intel mais amélioré avec plus de transistors et une vitesse de traitement à fréquence égale supérieure à l’original. Il bénéficiait d’un système d’émulation des circuits Intel et pouvait donc faire tourner certains programmes MS-DOS.

Ces particularités, son faible coût et des instructions particulières en ont fait une gamme de puces très populaires. On les a retrouvées dans pas mal de machines dont des solutions signées HP, Tandy, Olivetti mais aussi dans des solutions très propriétaires comme des consoles de jeu d’arcade ou des Psion.

2018-11-27 17_28_20-minimachines.net

Son écran 8.9 pouces à cristaux liquides bleu affichait en 640 x 400 pixels. Il proposait une connectique assez riche située à l’arrière de l’engin mais aussi d’une grosse batterie amovible.

Devant un parc disponible en occasion assez important, beaucoup de Japonais se sont pris d’affection pour cette vieille machine. Certains les restaurent quand c’est encore possible (Beaucoup de composants chimiques rendent la tâche ardue), d’autres les gardent en l’état. Aujourd’hui un internaute a décidé de passer à la vitesse supérieure.

Il a changé l’écran de base en 8.9″ contre un modèle plus moderne de même diagonale mais surtout il a réussi a connecter le clavier d’origine au travers d’un microcontrôleur Micro ATmega32U4-MU. Une manipulation permettant de transformer ce vieux clavier classique en une solution USB moderne. L’implantation de chaque touche sur le circuit d’origine étant interprété par le microcontrôleur en une lettre correspondant à la frappe.

Il ne lui reste donc plus qu’a1 intégrer une carte Raspberry Pi dans la coque, une batterie, de quoi l’alimenter et la recharger, un inverter pour piloter l’écran et tout autre élément qu’il juge nécessaire pour parvenir au résultat ci dessus. Un PC portable sur une base de carte Raspberry Pi dans le corps d’un NEC PC-9801nv d’origine. La possibilité de piloter le tout avec son clavier étant évidemment un gros plus.

Notes :

  1. Notez que je n’ai pas dit que c’était simple pour autant !
