Un adaptateur MicroHDMI vers HDMI pour Raspberry Pi

Compatible avec les Raspberry Pi 5 et 4B, cet adaptateur permet de proposer des sorties HDMI pleine taille depuis la carte de développement.

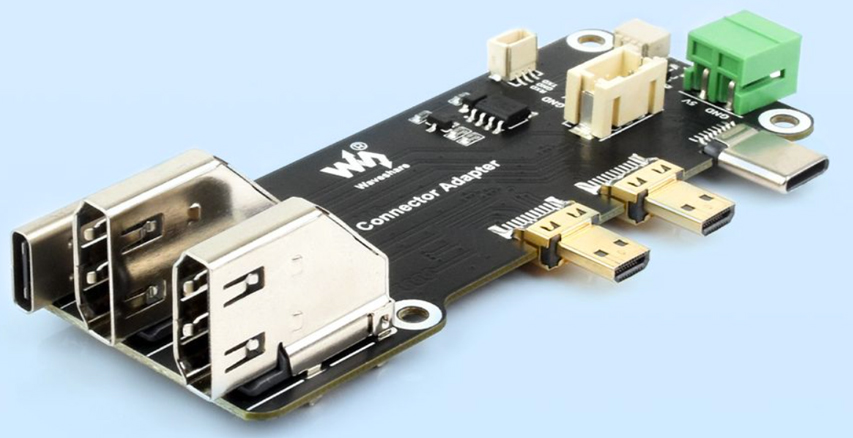

Waveshare propose un adaptateur tout bête qui va permettre de ne pas avoir à choisir un câble MicroHDMI vers HDMI taille standard pour relier un Raspberry Pi 4B ou 5 vers un équipement existant.

C’est le genre de souci rencontré par pas mal d’utilisateurs de Raspberry Pi qui s’en servent comme solution multimédia. Pour connecter la carte de développement à un téléviseur on doit transformer un MicroHDMI vers un HDMI plein format plus classique. Cela se passe en général sans encombre avec un simple câble aux deux formats mais c’est parfois plus compliqué ou plus contraignant quand les distances à parcourir sont plus longues. Le prix des câbles aux deux formats monte en flèche quand on veut conserver une certaine qualité et qu’on s’éloigne des classiques 1.2 et 1.5 mètre.

Cet adaptateur ne fait donc pas grand chose mais le fait pour peu cher. 5.99$ HT sur le site de Waveshare… sans compter les frais de port, il ne servira que de transfert connectique mais assurera également l’alimentation du Pi puisque son PCB vient se positionner contre le corps de la carte. On branchera alors le câble USB type-C d’alimentation du Pi sur l’extension Waveshare. A noter qu’une autre prise d’alimentation plus proche des normes industrielles sera également disponible. Un choix qui devrait séduire les utilisateurs professionnels pour qui cette extension a  du être pensée de prime abord. Remplacer un PC gourmand dans un appareil qui consomme beaucoup d’énergie par une petite carte Raspberry Pi est une excellente idée. Mais devoir trouver comment connecter cette carte à des écrans HDMI et se débrouiller pour brancher un adaptateur secteur compatible avec l’équipement en place est souvent une autre paire de manches.

On note également la présence d’un brochage permettant de connecter une batterie sur la carte d’extension afin de la transformer en un pseudo onduleur.

La carte Waveshare est disponible en France à 12.99€ sur Amazon.

Source : CNX Software
