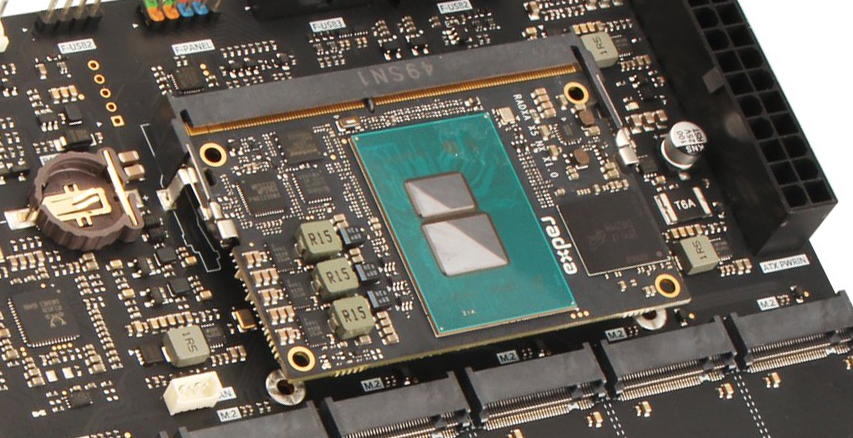

On ne sait pas encore grand-chose de cette carte, juste présentée sur Twitter par la marque. La Radxa NX150 propose une puce Intel Twin Lake N150, peut accueillir jusqu’à 16 Go de mémoire LPDDR5 et qui fonctionnera avec une carte mère pour accepter son format particulier.
La Radxa NX150 se présente ainsi comme un SoM, un format qui rappelle les Compute Module de Raspberry Pi. On l’enfiche dans un support de carte mère pour pouvoir être facilement remplacée. Ici, le constructeur a choisi de se baser sur les travaux de Nvidia pour sa gamme Jetson NX afin de se simplifier la tâche de conception. Ce choix permet également de profiter de l’écosystème déjà e place et devrait donc assurer une compatibilité avec divers produits sur le marché.
La carte censée accueillir le module est fort peu détaillée, mais à l’image, on peut distinguer de nombreux éléments intéressants. Premier d’entre eux, sa taille qui semble reprendre un format Mini-ITX classique et fournir une connectique qui viendra se positionner logiquement derrière un backpanel dans un boitier compatible avec le format. On pourra donc très simplement employer un boitier commercial pour embarquer l’ensemble.
Deuxième élément qui saute aux yeux, pas moins de six emplacements au format M.2 2230/2280 sont visibles. On imagine ainsi une solution permettant l’intégration de nombreux stockages. La carte propose également des ports réseau en Ethernet 2.5 et 5 Gigabits, deux ports USB 3.2 Type-A, deux USB 2.0 Type-A et des sorties vidéo en DisplayPoirt et HDMI. Deux port jack audio 3.5 mm pour casque et micro sont visibles ainsi qu’un port jack d’alimentation.
Sur la carte on distingue des ports SATA, les broches d’un frontpanel, des boutons, un support de pile de BIOS et plusieurs connecteurs qui ressemblent à des formats USB, audio, batterie et de quoi alimenter des ventilateurs. Un ensemble de broches ressemble furieusement à une série de GPIO classiques au format Raspberry Pi.
Pas d’information sur le prix ou la date de sortie de ces deux éléments. Pas non plus d’infos concernant des variantes de processeur Twin Lake ni de détail sur la ventilation de ce dernier. Sur le module, on distingue des trous aux quatre coins du PCB, probablement pour accrocher un dissipateur qui sera ventilé par la suite.
| 2,5€ par mois | 5€ par mois | 10€ par mois | Le montant de votre choix |
Je trouve ça une très bonne idée d’utiliser le même standard (sodimm) que les Jetson et j’adorerais que ce genre de carte soient de plus en plus utilisées.
Ça aurait beaucoup de sens d’avoir un standard « carte fille » CPU + ram et des « carte mères » hotes dans des portables, mini-PC, NAS en ITX.
Ce serait un retour vers un peu d’evolutivité et ça simplifierait la conception et la réparation…
@gilles: clairement, ce serait une super idée.
Si on peu les utiliser avec la turingPI ca peu etre simpat aussi.
@PierreLecourt Je cherche encore les ports SATA. Tu voulais peut-être parler de ports M.2 ?
Dans tout les cas, j’attends des nouvelles avec impatience. Plein de M.2 plus facile à ventiler que dans les minimachines tarabiscotés habituels. Une évolutivité certe potentielle mais toujours plus réalisable que les autres.
J’en demande pas plus.
Le N150 dispose de 9 lignes Pcie 3.0.
Ça fait peu pour 6 Nvme.
https://www.intel.fr/content/www/fr/fr/products/sku/241636/intel-processor-n150-6m-cache-up-to-3-60-ghz/specifications.html
@Arpenteur: une ligne par SSD, c’est ce que font plus ou moins toutes les config en n100\150.
@Luz: Tout à fait, l’objectif de ce type de solution sous N100/N150 n’est pas de proposer des performances délirantes en débit mais plutôt d’en additionner plusieurs.
