DIY : Le PC Mini-ITX silencieux et rétro de François

François m’écrit pour me montrer son montage d’un PC silencieux sur une base de processeur Intel Pentium G4600T. Une solution efficace et relativement abordable intégrée dans une vieille radio des années 30 de récupération.

L’idée est simple, extirper les composants hors d’usage de la vieille radio des  années 30 pour avoir la place d’y intégrer une solution Mini-IX. Avec l’emploi de pièces dépourvues de ventilation ou réputées pour leur discrétion, on obtient une solution particulièrement silencieuse et capable de fonctionner de manière autonome ou d’afficher vers un écran externe via HDMI.

PC Mini-ITX silencieux

La radio d’origine

François voulait une solution à la fois silencieuse mais également esthétique, le recours à un châssis de vieille radio grandes ondes est une solution originale qui permet en outre, au vu des ,composants de l’époque, d’intégrer une carte mère Mini-ITX et tous les  composants nécessaires à la construction de l’engin.

On trouve à l’intérieur des éléments dont il m’a fait le détail :

2017-09-07 20_27_12-minimachines.net

Une base de carte mère Mini-ITX MSI B250I GAMING PRO AC. Une carte compacte qui intègre directement Wifi et Bluetooth et qui permet de choisir des processeurs Intel de génération Kaby Lake. Elle se négocie autour de 100€.

2017-09-07 20_31_31-minimachines.net

Associé à cette carte, un processeur Intel Pentium G4600T, une solution double coeurs et quadruple  threads avec 3 Mo de cache et un circuit Intel HD Graphics 630. Le Pentium G4600T est un très bon choix pour ce type  de solution, avec son TDP de 35 watts, il est stable et permet d’envisager une dissipation fanless. Il se négocie à 90€ environ.

2017-09-07 20_33_13-minimachines.net

Pour dissiper la chaleur émise par ce processeur, François a choisi un radiateur Arctic Alpine 11 Passive dont on a déjà parlé. Il se trouve en ligne à 13€ environ.

2017-09-07 22_27_50-minimachines.net

La mémoire vive est en DDR4, 4Go ont été embarqués, n’importe quelle marque peut convenir, François a choisi des Crucial en 2133 MHz pour une trentaine d’euros. Le stockage est un SSD de 256 Go récupéré sur un vieux portable mais n’importe quel SSD fera l’affaire. Il est également possible de compléter cette partie par une solution mécanique pour stocker plus de données.

2017-09-07 22_36_05-minimachines.net

La carte graphique est une Nvidia GeForce GT1030 MSI Passive qui coûte 70€ environ.

2017-09-07 22_43_47-minimachines.net

Le tout fonctionne avec une alimentation SilverStone SFX ST45SF pour 90€ environ.

PC Mini-ITX silencieux

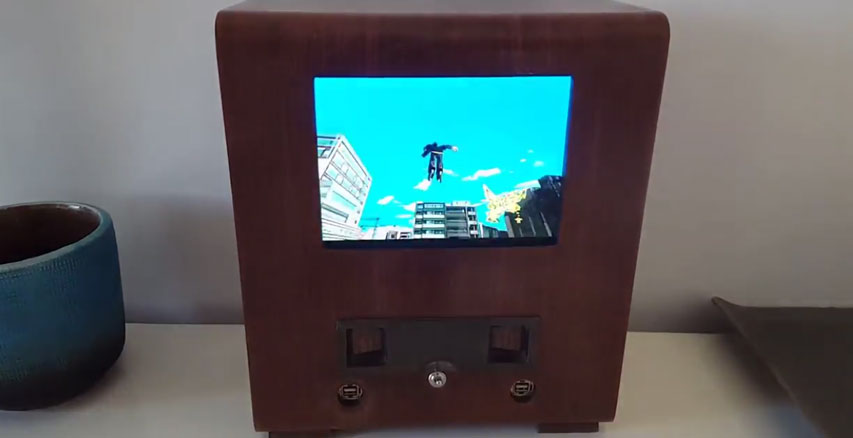

Le résultat final

Une fois tout intégré, l’engin est donc particulièrement discret. Il affiche son signal sur un écran de 10″ acheté pour l’occasion et une paire de haut-parleurs. Il suffit donc de brancher un clavier, une souris ou une manette pour profiter de l’appareil qui fonctionne sous Steam Big Picture. Possible également de le relier à un écran de télévision pour s’en servir comme lecteur multimédia ou comme console.

PC Mini-ITX silencieux

En bas la prise HDMI externe, une fois connectée elle transmet les signaux audio et vidéo vers un téléviseur

L’intégration n’est pas forcément facile, certains éléments sont accrochés en haut du châssis comme le contrôleur de l’écran ou le SSD. Il faut également trouver la place de glisser les câbles et les diverses alimentations. Deux ports USB sont ajustés en façade, le LCD est fixé là où se trouvait l’ancien Haut Parleur.

Le résultat est très sympathique et permet d’intégrer de manière originale l’engin dans son salon. François a publié plusieurs vidéos qui montrent le comportement de son PC sous divers jeux. La plupart sont jouables si on ne cherche pas à accrocher des définitions trop élevées en détails maximal.

Le trio Pentium G4600T, GeForce 1030 GT et 4 Go de mémoire permet de  lancer pas mal de titres récents et se montre également très réactif à l’usage. J’aime beaucoup l’idée globale et la réalisation. Il serait évidemment possible d’améliorer la gestion interne des câbles ainsi que la circulation d’air dans l’appareil, mais comme dit l’auteur, cela entraîne des dépenses supplémentaires pas forcément bienvenues.

PC Mini-ITX silencieux

François préfère s’atteler  à un nouveau projet : Une cave à cigares qui embarque un Raspberry Pi pour la transformer en console de salon. A poser sur la table basse ? A suivre.

29 commentaires sur ce sujet.
  • 8 septembre 2017 - 0 h 55 min
  • 8 septembre 2017 - 1 h 04 min

    HDPLEX fait aussi des alims fanless très robustes https://www.hdplex.com/

    Et SilverStone prévoit justement une alim SFX fanless pour bientôt (NJ450-SXL).

    Répondre
  • 8 septembre 2017 - 1 h 06 min

    Malheureusement il a détruit une radio historique des années 30 recherchée par certains collectionneurs.
    Grosse connerie.

    Répondre
  • 8 septembre 2017 - 7 h 15 min
  • bug
    8 septembre 2017 - 7 h 15 min

    superbe intégration au top merci pour la découverte pierre et bravo a ce geek ça donne envie :) bonne fin de semaine a tous !

    Répondre
  • bug
    8 septembre 2017 - 7 h 16 min

    @gob33: sauf si la radio était HS, ce que je pense !!

    Répondre
  • 8 septembre 2017 - 7 h 40 min

    Belle réalisation, bravo François !
    Comme quoi, on pense toujours aux petites cartes type Raspeberry Pi pour ce genre de montage de recyclage, mais du matos classique peu le permettre aussi.

    Petit regret : dommage que tu n’aies pas pensé (ou réussi) à garder les boutons et l’affichage des ondes devant, cela lui aurait permit de garder tout son charme et une partie de son aspect initial. Car là, il est difficile de se rendre compte qu’il s’agissait avant d’une belle radio.

    J’ai hâte de voir ta prochaine réalisation ;-)

    Répondre
  • 8 septembre 2017 - 9 h 01 min

    Perso, j’aurai opté pour le plus grand écran possible a appliquer en facade. Et aurai profité du débordement généré pour intégrer deux bon hauts-parleur sur les côtés.
    La je trouve que le 10″ est noyé dans la masse… Et avec 400 € de mini-composant au total, c est un peu too much pour un si petit écran d’occasion a 10-15€ 😉
    Mais sinon, c est sympa et il y a de la passion derrière, alors bravo 😃

    Répondre
  • 8 septembre 2017 - 9 h 03 min

    Ps: Pour garder le ton, j’aurai même encadré l’écran avec le même placage que le meuble radio ☺

    Répondre
  • 8 septembre 2017 - 10 h 38 min

    Arghhh. Je comprend le but recherché, mais c’est justement cet écran qui me fait mal au coeur… :-/
    J’aurais personnellement laissé la façade presque intacte pour garder la beauté de l’objet (l’intégration des USB est bien faite), et branché un écran externe

    Répondre
  • 8 septembre 2017 - 11 h 03 min

    Salut Pierre et merci ton billet !

    Une précision sur la radio d’origine : C’est une Paillard Tell 45 (http://www.radiomuseum.org/r/paillard_tell_645.html)
    L’ampli était à réviser (ça coute une centaine d’euros), quelques pièces étaient manquantes, et ce n’est pas une radio de collection très recherchée (j’ai même proposé l’ampli gratuitement à des pros de la radio vintage, et ils n’en voulaient pas… c’est dire)

    Le choix de l’intégration du 10.1′ est dû au fait que j’ai encastré une prise HDMI sur la face arrière pour pourvoir déporter l’écran sur un Moniteur ou une TV justement ;)

    Bonne fin de semaine à tous !

    Répondre
  • 8 septembre 2017 - 12 h 03 min

    Bel objet pour une réalisation sympa !

    Répondre
  • 8 septembre 2017 - 12 h 11 min

    @François: Merci à toi pour ton partage et ne t’en fais pas pour les commentaires et les jugements hâtifs. C’est normal. Garde ton bon esprit !

    Répondre
  • 8 septembre 2017 - 23 h 52 min

    Je suis désolé mais ça se fait pas. On ne détruit pas une TSF complète même si elle marche pas. Y a des types qui les restaurent sur les forums de TSF-Radio. C’est déjà pas facile à trouver. Valeur < 100 EUR sur ebay.

    Répondre
  • 9 septembre 2017 - 2 h 23 min

    Bonsoir,

    donc un CPU 35W avec ce radiateur fanless, (comme d’ailleurs la carte video fanless), même pousser dans ses retranchements, cela ne chauffe pas trop? ou le ventilateur de l’alim suffit?

    Merci pour vos retours
    car je pensais plutôt réserver ce genre de montage Fanless pour des CPU avec un TDP max de 10W, non? comme par exemple : https://www.minimachines.net/actu/premiers-tests-pentium-j4205-celeron-j3455-46701
    évidemment l’on a pas la même puissance

    Répondre
  • 9 septembre 2017 - 11 h 13 min

    Salu,
    En echainant un benchmark de GTAV, 10 min de video 4K, puis 10 minutes de SW Battlefront, j’arrive a des températures max de 55° pour le CPU et 82° pour le GPU

    Répondre
  • 10 septembre 2017 - 18 h 21 min

    Merci François
    donc aucun soucis de dissipation et d’évacuation de la chaleur, cela pourrait aussi etre util comme configuration HTPC home media center et plus de fonctions bureautique silencieuse…. Les 1er posts indiquant des solutions PSU fanless…. Mais augmente le prix :(

    Répondre
  • 10 septembre 2017 - 19 h 25 min

    @gob33:
    Quand on possède un objet on en fait bien ce qu’on veut AMHA

    Répondre
  • 11 septembre 2017 - 15 h 28 min

    possible d’avoir les références de l’écran ? acheter où ?
    raccordé en VGA ?

    Répondre
  • 11 septembre 2017 - 15 h 53 min
  • 18 septembre 2017 - 16 h 17 min

    […] merci à François pour son partage, comme pour le montage de sa Radio-PC précédente, n’hésitez pas à lui poser des questions, je suis sûr qu’il se fera une joie de vous […]

  • 18 septembre 2017 - 18 h 09 min

    Il a massacré la radio je trouve .Il aurait du laisser le haut parleur comme à l’origine , les boutons aussi .
    Pour l’écran , il le mettait en externe .
    Ca aurait donné ça :
    https://shop.a-bsolument.fr/
    Pour le même prix mais mieux .

    Répondre
  • 18 septembre 2017 - 18 h 26 min

    @trob: Ben mieux c’est une question de point de vue, lui il voulait un PC pas une enceinte Bluetooth hors de prix :)

    Répondre
  • 18 septembre 2017 - 19 h 51 min
  • Cid
    19 septembre 2017 - 10 h 21 min

    Je suis justement sur un projet similaire. J’ai un vieil écran tactile en vga, je galère avec le raspberry… Si je retrouve une carte mère miniitx je passerai au pc. Ou à un ecran tactile pour RPi mais ceux que je vois sont alimenté par le gpio sur lequel j’ai déjà le dac. Bref, j’ai le poste TSF (made in France, sans marque et électronique morte mais boiserie et boutons nickel !) et des tas d’idées à trier.

    Répondre
  • 19 septembre 2017 - 10 h 43 min
  • Cid
    19 septembre 2017 - 15 h 40 min

    @Francois:

    Dans le foyer style emaeus ou j’ai trouvé mon poste à 5€, ce week end y’en avait vide sans électronique dans le même genre que le tiens (vertical) vendu 80€ je crois. J’ai pas compris ! D’hab je fais de bonnes affaires dans ces foyers.
    J’avais vu ce site, un coup de cire et un ampli bluetooth, ils font une belle marge hein :) J’veux dire, ils s’embêtent pas à remettre un module FM, ou à rendre les boutons utiles. On allume derrière le smartphone contrôle le volume et la musique.
    Y’a beaucoup de marketing dans la Frenchtech, beaucoup…

    @Bzels:

    Merci effectivement y’a moyen en fait. Je vais peut-être plutôt m’orienter vers un écran style waveshare : alim usb, hdmi et usb pour le touchscreen. Il sera récupérable pour autre chose que le rpi. Le 7″ officiel en plus d’être cher est quand même dédié…

    Répondre
  • 19 septembre 2017 - 16 h 19 min

    @Cid:
    en fait j’en ai pris un au hazard pour exemple d’écran via la fiche Rasperry pi dédié, mais il y en a plein d’autres et de différentes tailles, pour le coup mieux vaut se tourner vers des sites en chine où il y aura le choix /prix …

    Mais effectivement si tu veux réutiliser ton écran VGA touch screen existant …
    tu peux toujours utiliser un adaptateur HDMI vers VGA, il y en a un justement sur ce site à 9,90€ de mémoire (et du même coup tu aides minimachines.net ;) )
    sinon des cartes miniITX fanless, il y en a pleins sur ce site, au hazard :
    https://www.minimachines.net/actu/asus-j3455m-e-44345, 84€ : https://www.reichelt.com/fr/fr/?ARTICLE=189351
    https://www.minimachines.net/actu/biostar-j3160-mise-a-jour-cartes-meres-miniitx-braswell-38526, 68€+FdP : https://www.amazon.fr/Biostar-Embedded-J3060-2-48-GHz-Mini-ITX-3-0-carte/dp/B06XYGYJMY
    le très prometteur picoITX version VGA ou HDMI : https://www.minimachines.net/actu/axiomtek-pico312-49218 mais toujours introuvable
    J4205 ou J3455 : https://www.minimachines.net/actu/premiers-tests-pentium-j4205-celeron-j3455-46701
    dual Core Asrock J3355B-ITX 76€ : http://amzn.eu/byYi5q3
    quad Core Asrock J3455B-ITX 87€ : http://amzn.eu/5BCj11m
    quad Core Asrock J4205-ITX 125€ : http://amzn.eu/bNoj1Dl

    Ces cartes mère miniITX fanless sont généralement en bundle : CM+CPU+Ventirad fanless, reste la mémoire et DD (SSD) ou clé USB

    Répondre
  • Cid
    20 septembre 2017 - 11 h 04 min

    Y’a déjà un adaptateur VGA HDMi qui vient d’ici dans ma borne d’arcade :D
    Le problème de l’age de mon écran c’est que je ne suis pas sur de faire marcher le tactile, qui fonctionne sous windows même 10. En fait je voudrais juste faire un jukebox avec max2play, runeaudio ou volumio avec commande sur écran tactile et un rpi avec dac pifiberry en gpio et synology en stockage. Enfin ça, ça marche déjà mais sans l’écran. (Et tou ca caché dans un poste TSF bien sûr ^^)

    J’avais une carte mère miniitx socket 1150 mais elle m’a lâché et le fournisseur m’a fait un avoir car il ne faisait plus d’équivalent, du coup je suis repassé en mATX. Bref, c’est le même prix qu’un nouvel écran. Optimisation de budget :)

    Répondre
