Une étude sur la dissipation du Raspberry Pi 4

Le Raspberry Pi 4 est le plus puissant des modèles jamais proposé par la fondation. Cette performance à un coût technique puisque c’est également la solution dégageant le plus de chaleur. Et cela n’est pas sans conséquences.

Beaucoup d’utilisateurs ont constaté que leur Raspberry Pi 4 posait des soucis de dégagement de chaleur dès leur acquisition. Si, dans la plupart des cas, cela ne pose qu’un problème de confort en rendant la carte plus chaude qu’à l’accoutumée, il arrive également que celle-ci ne fonctionne pas exactement comme prévu.

Car l’homme est ainsi fait, si on lui propose plus de performances… Il va s’en servir. Quand la Raspberry Pi 4 est arrivée, elle a ouvert une nouvelle gamme de possibilités en terme de calcul et certains se sont empressés de les utiliser. Bien loin des usages classiques, l’idée de piloter des systèmes de calculs assez lourds et surtout sur de longues périodes, a germé. Et c’est là que les vrais problèmes sont arrivés.

2019-10-25 12_20_34-minimachines.net

La consommation des différents RPi du 1B+ au 4B

Si vous utilisez un Raspberry Pi 4 pour piloter un média center classique ou un projet de robotique, vous ne risquez pas grand chose de ce côté. La carte avale ce genre de programmes sans broncher. Par contre si vous utilisez la carte pour de la surveillance visuelle avec détection de mouvement par exemple, et cela 24H/24 ert 7J/7, la problématique est différente. Un système comme motionEyeOS permet de transformer une carte de développement en centrale de vidéosurveillance accessible depuis n’importe quel poste. La distribution permet de détecter les mouvements et de prendre des clichés ou des films avec le capteur associé ou une camera réseau puis de les stocker. Ce genre de travail peut être très gourmand en ressources surtout si on pousse les curseurs assez loin en terme de nombre d’images analysées par seconde.

2019-10-25 12_36_08-minimachines.net

Les températures en Stress Test d’un Pi2B face à un Pi 4B

C’est exactement ce qu’a voulu faire Gaven MacDonald comme il l’explique sur Young Coder. Et il s’est heurté à un problème assez rapidement, son Raspberry Pi 4 chauffe et, évidemment Throttle. C’est à dire que le SoC qui fait les calculs sur la carte monte tellement haut en température qu’il se met en protection en baissant sa fréquence et, mécaniquement, ses performances.

Pour éviter cela, il « suffit » de le refroidir. Ce qui n’est pas forcément la tâche la plus aisée puisque les système de ventilation actives peuvent se révéler bruyants et les systèmes passifs moins efficaces. Jusqu’ici,j’ai surtout lu des avis d’utilisateurs présentant leur solution en la partageant au reste du monde. Ce qui est très bien et positif, mais rares ont été les tests aussi poussés que ceux de Gaven MacDonald qui a testé non seulement des solutions actives et passives mais également plusieurs d’entre elles.

2019-10-25 12_37_51-minimachines.net

Pour les solutions actives, le résultat est sans surprises, avec un petit ventilateur directement posé sur la carte, la température baisse considérablement. C’est évidemment encore bien meilleur en combinant ce ventilateur à une plus grande surface d’échange grâce à l’ajout d’un dissipateur. Avec ce type de montage, les résultats sont excellents.

2019-10-25 12_38_59-minimachines.net

Les trois courbes ci-dessus montrent bien le résultat de l’usage de cette solution ventilée. Avec juste un dissipateur posé sur le SoC, la température monte sans cesse jusqu’à la fin du test. Cette solution semble vouée à atteindre le moment où la puce se mettra en berne pour se protéger. Les deux autres courbes montrent au contraire un arrêt de la montée en température avec un plateau situé à 54°C pour la solution uniquement composée du ventilateur et un autre à 42/43°C pour la solution ajoutant un dissipateur à ailettes dans l’équation. On divise ici par deux la température du SoC par rapport à la solution d’origine.

2019-10-25 12_38_14-minimachines.net

2019-10-25 12_38_27-minimachines.net

Mais ce n’est pas ce qui ma le plus intéressé dans l’approche de ce test, cette idée de ventiler la carte pour la refroidir est évidente mais elle induit une dépense supplémentaire et surtout perd le côté passif du fonctionnement de la solution.

L’autre partie du test a consisté à monter sur la carte différents dissipateurs. Et le truc intéressant dans cette approche est qu’il s’agit de dissipateurs recyclés. Issus de divers appareils classiques comme des cartes mètres. Des dissipateurs de chipsets notamment. 6 solutions ont été montées sur la Raspberry Pi4, aucune n’a demandé d’injecter un centime supplémentaire. Si il a fallut parfois jouer des coudes pour faire la place nécessaire à l’emploi de ces modèles, ce n’est bien souvent qu’une solution faisant appel à votre matière grise pour contourner un problème d’encombrement plutôt qu’autre chose.

2019-10-25 12_38_37-minimachines.net

Les résultats sont très encourageants. Si la solution « C » ne semble pas apporter grand chose, elle semble même être plus décorative qu’autre chose, la plupart des autres solutions ont une incidence directe dans la gestion de la chaleur par la carte. Le dissipateur en hauteur « E » est par exemple très suffisant, il permet de rester sous les 70°C pendant le test. Le modèle « B », également en hauteur, fait également un assez bon travail. Ce genre de dissipateur peut se trouver facilement sur de veilles cartes mères mais également dans divers vieux appareils électroniques, ampli et autres, que l’on trouve parfois abandonnés dans la rue. Ils sont, en général, faciles à récupérer et feront parfaitement l’affaire. Le plus dur sera de les fixer à la puce de la Raspberry Pi 4 de manière efficace. Même si pour cela quelques gouttes de colle thermique peuvent être suffisantes.

A noter également les excellents résultats du dissipateur de chipset « F » issu d’une carte mère Asus. Il s’agit d’un modèle qui déporte la chaleur que la puce dégage au moyen d’un caloduc vers des ailettes en cuivre situées plus loin. Cette distance permet de mieux dissiper la chaleur et non de l’accumuler. Les résultats sont bluffants puisque la température ne dépasse pas les 48°C passivement.  On trouve également ce genre de dissipateur assez facilement sur de vieux modèles de carte mère.

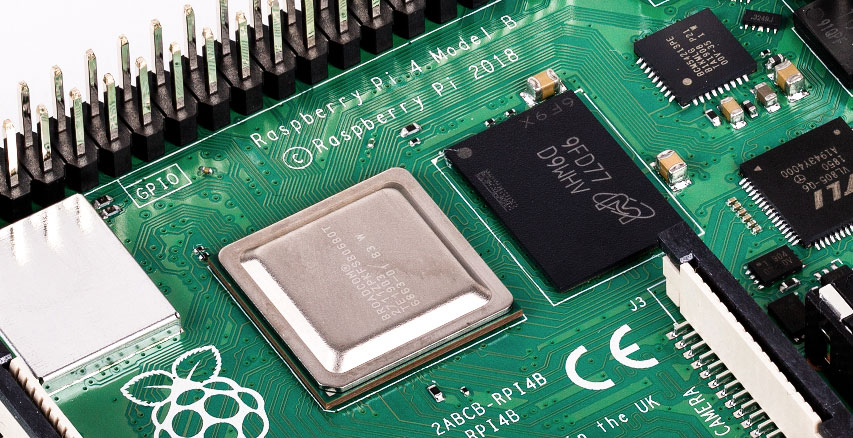

Si votre Raspberry Pi 4 chauffe et pose des soucis de performances, vous savez donc quoi faire. Il suffit de coiffer son SoC Broadcom d’un petit dissipateur assez haut pour l’aider a mieux dissiper la chaleur qu’il dégage. Pas besoin de dépenser une fortune, il suffit d’un peu de bon sens et d’huile de coude. Si toutefois vous rencontrez ce type de soucis et que vous cherchez une solution simple et efficace. Un châssis de dissipation à moins de 10€ comme celui-ci pourra également faire l’affaire. Car c’est le souci de ces solutions passives ou actives, elles empêchent en général une intégration dans les boîtiers conçus pour les Raspberry Pi.

Source : Gaven MacDonald sur Young Coder, Plus d’infos sur motionEyeOS via FanlessTech
