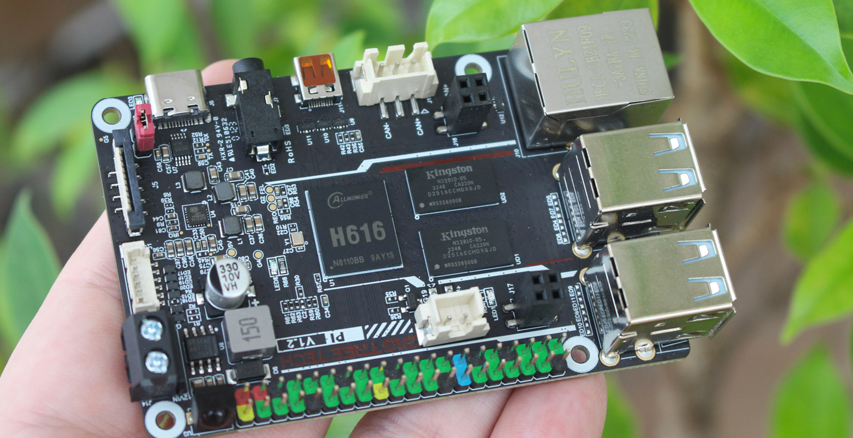

La marque est un constructeur d’imprimante 3D peu connu en Europe mais assez présent sur d’autres marchés. Elle vient de présenter la BigTreeTech Pi v1.2 autrement appelée BBT Pi v1.2. On retrouve au delà de l’appellation Pi une anatomie très semblable à celle des cartes de la fondation.
La carte embarque un SoC Allwinner H616 (4 x Cortex-A53 à 1.5 GHz + Mali G32MP2) et a été étudiée spécialement pour piloter des imprimantes 3D. Si on retrouve une distribution connectique très semblable à celle d’une Raspberry Pi classique, elle propose également des connecteurs délivrant des voltages biens supérieurs. Avec des broches en 12 et 24 V, elle peut adresser des moteurs et des buses d’impression pour ce type d’imprimantes. La présence de connecteurs dédiés, d’accéléromètres et autres éléments de contrôle de température étant autant d’outils dédiés à cet usage.
Avec 1 Go de mémoire vive et un lecteur de cartes MicroSD pour faire tourner un système d’exploitation Debian 11 proposant l’outil Klipper, la carte propose des éléments jamais vu dans le monde de l’impression 3D. Une sortie MicroHDMI 2.0a par exemple, qui permettra de piloter une imprimante sur un écran de grande taille. Un port Ethernet 10/100 et du Wi-Fi4 pour dialoguer en ligne. Quatre ports USB 2.0 et évidemment les 40 broches classiques des cartes de développement de ce type. Un port Jack audio permettra de diffuser de la musique pendant l’impression ou de sonner des trompettes à la fin de celle-ci.
Un capteur infrarouge permettra même de piloter la solution à la télécommande. La carte mesure 85 x 56 mm et s’alimente grâce à un port dédié. Elle peut piloter une ventilation en direct.
Cerise sur le gâteau, la carte est en vente à partir de 38€ sur AliExpress. Une bonne base de travail pour créer ou mettre à jour une imprimante existante.
Source : CNX-Software
| 2,5€ par mois | 5€ par mois | 10€ par mois | Le montant de votre choix |
La seule problématique c’est qu’il faut ouvrir l’imprimante pour récupérer un 24v ou un 12v. Ou alors avoir une alimentation externe 12v ou 24v.
Sinon couplé avec un ecre tactile compatible Klipper cela peut être une super solution intégrée.
Depuis que je suis passé sous klipper (sur raspi 2w zéro), j’aurai vraiment du mal a repasser sous marlin
@LaurentN: L’alimentation peut aussi passer par l’USB à priori.
C’est un moyen intéressant pour BGT de pousser ses propres cartes de contrôle en ces temps de pénurie de Framboises.
Par contre comme d’habitude avec ces cartes attention au support logiciel, BGT fait habituellement pas mal de suivi, mais là c’est un peu plus compliqué qu’un firmware de carte de pilotage de moteurs…
PS: oui, essayer Klipper c’est l’adopter 😁
Je suis fan du bornier d’alimentation et de l’étendue du voltage accepté.
Je pense que c’est un bon produit bien calibré pour l’utilisation visée à commencer par le prix demandé.
Je me demande quand même à quoi pourrait bien servir l’accéléromètre en impression 3D.
@Luc: Voici la réponse https://www.klipper3d.org/Measuring_Resonances.html
@Iron_Momo
Effectivement, j’ai confondu avec la carte Makerbase MKS Pi qui le fait de l’oeil
https://a.aliexpress.com/_Ez3rtqZ
bon au moins c’est pas chere mais je trouve un interet limité a cette solution. a un moment je voulais travailler à fond sur des vieilles box avec proc amlogic. les proc amlogic sont bcp plus ouvert et permettent d’installer ubuntu batocera kodi librelec et pleins d’autres trucs. et j’avais lu quelque part qu’il existait des version d’octoprint custom qui fonctionnaient sur des bos s912 et meme suivant.
a un moment on trouvait facilement des box amlogic plutot puissantes pour 20 34 euros. on flash le systeme custom et normalement ça marche.faut que je me mette a klipper……. je me demande si des esp32 peuvent faire tourner klipper en partie j’ai une mks en base esp32.
Intéressant ce klipper.
J’ai une alfawise U20Mix (copie de Weedo ME40Pro) en double extrusion.
Le software est buggué et pas de mise à jour.
Donc, je voudrais faire évoluer tant le soft que le hard.
Pour commencer, il me faut changer la printed board intégrée (que je souhaite conserver telle quelle, au cas où) par une nouvelle que je puisse flasher à volonté.
Une carte puissante, évolutive, future proof.
Vous avez une référence à proposer ?
Merci à tous.
@F0rth: ok merci. La documentation est claire et détaillée.
J’ai encore appris un truc aujourd’hui.
@StarDreamer:
Je suis pas vraiment au fait des dernières nouveautés, mais les cartes de marque MKS et BigTreeTech sont souvent bien documentées.
Dans ton cas on dirait qu’il faut une carte un peu « évoluée » pour gérer 2 moteurs en Z et 2 extrudeurs.
A mon avis l’approche la moins douloureuse sera de choisir quel firmware tu vas installer (en gros Marlin ou Klipper) et de regarder dans la doc la carte qui couvre tes besoins et qui est la mieux supportée.
La plupart des paramètres de base de l’imprimante (mm/pas, type de capteurs…) devraient être assez facilement trouvables et transposables dans l’un ou l’autre des familles de firmwares.
@Iron_Momo: A part envisager l’ajout d’un octoprint, je ne m’étais jamais posé la question de changer de carte de contrôle, jusqu’à la découverte de klipper dans ce post.
L’idée étant de passer sur la chaine totalement en Klipper, ce serait une carte gérant ce type de firmware. et avec un max de connectique pour le double Z, double extru, les capteurs dont celui d’autoleveling, tout ça.
MKS et BTT sont des références qui me « sautaient au nez » très rapidement dès que j’ai commencé à chercher.
C’est vers là que je vais caler mes recherches, je pense.
Merci à tous pour les infos dans ce fil.
