ASRock J4105-ITX et J4105B-ITX, les premières cartes mères passives sous Gemini Lake

Les ASRock J4105-ITX et ASRock J4105B-ITX poursuivent le travail de la marque dans la création de cartes mères 100% passives en choisissant des processeurs Intel Gemini Lake au lieu des habituels Apollo Lake. Toutes deux emploient un processeur Intel Celeron J4105.

ASRock nous a habitué a des développements de cartes mères passives depuis pas mal d’années avec des solutions très intégrées intéressantes qui exploitent des puces à très basse consommation Intel. Des solutions qui permettent de construire des machines sur mesures, au format Mini-ITX, absolument inaudibles.

2018-01-19 11_45_38-minimachines.net

Les cartes ASRock J4105B-ITX et ASRock J4105B- ITX emploient donc un processeur Intel Celeron J4105 de génération Gemini Lake. Une puce quadruple coeurs et quadruple threads, cadencée de 1,5 à 2,5 GHz et qui embarque 4 Mo de mémoire cache. La partie graphique a été confiée à un Intel UHD 600 cadencé de 250 à 750 MHz avec 12 UE et qui permettra de gérer des fonctions vidéos UltraHD à 60 images par seconde avec une prise en charge matérielle des codecs HEVC et VP9. Le Celeron J4105 embarque un module Wifi AC qu’il faudra compléter par une solution Intel CNVi au format M.2 2230.

2018-01-19 11_52_49-minimachines.net

De quoi construire une minimachine passive donc, la puce dégage 10 watts de TDP, capable de jouer le rôle de plateforme multimédia tant pour un traitement audio que vidéo mais aussi de PC classique pour des usages web ou bureautiques voir plus à condition de ne pas voir dans ce type de solution un PC professionnel. Sa connectique permet également d’envisager ce genre de solution comme plateforme de stockage pour se construire un NAS maison par exemple.

2018-01-19 11_52_16-minimachines.net

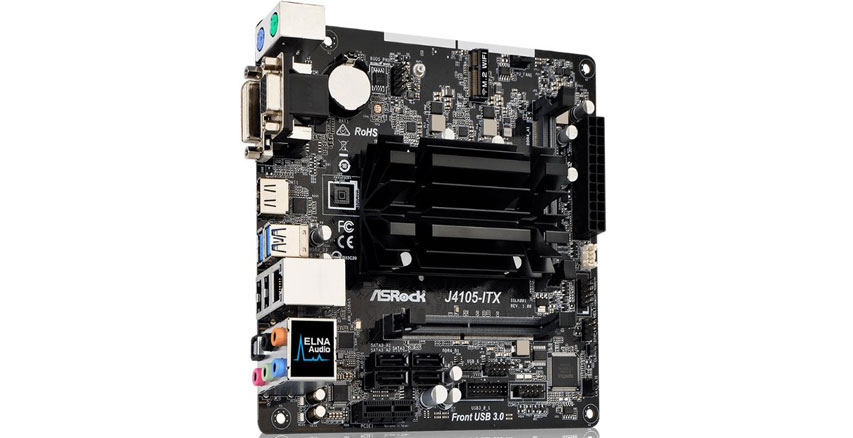

ASRock J4105-ITX

La carte ASRock J4105-ITX reste, dans les grandes lignes, un classique d’ASRock, le Celeron est caché sous un assez large dissipateur en aluminium anodisé noir entouré de deux slots SO-DIMM pour accueillir de la DDR4 2400. On distingue sur le haut de la carte  le slot M.2 destiné au Wifi et tout en bas, pas moins de quatre ports SATA 3.

2018-01-19 11_52_31-minimachines.net

La J4105B-ITX propose une belle connectique multimédia avec trois sorties vidéos : La principale est un HDMI 2.0 qui prendra en charge l’UltraHD à 60 images par seconde et l’HDCP. Mais deux autres sont également disponibles avec les classiques ports DVI et VGA. Un port réseau Ethernet gigabit est présent ainsi qu’un slot PCIe 2.0 1x.

La partie audio a également eu droit à quelques soins particuliers avec un traitement du circuit pour éviter les parasites électroniques. La solution permet des sorties en 7.1 avec la présence notable d’une prise optique S/PDIF sur le panneau arrière supportant le HBR (High Bit Rate Audio). Le reste des ports comprend des prises PS/2 clavier et souris, deux ports USB 2.0 et deux autres ports USB 3.1 Gen 1. D’autres ports USB 3.0 sont disponibles via des broches pour un branchement direct sur boitier. La carte prend en charge, entre autres choses, le Wake On Lan, le PXE et l’ACPI 5.0.

2018-01-19 11_45_49-minimachines.net

 ASRock J4105B-ITX

La seconde variante de la carte, la ASRock J4105B-ITX, est quasi identique en terme de performances mais cache pas mal de changements plus ou moins subtils. Exit la partie audio 7.1, par exemple, tout comme la sortie HDMI 2.0 qui redevient un HDMI 1.4 et qui sera donc limitée à un UltraHD en 30 images par seconde.

2018-01-19 11_51_27-minimachines.net

D’autres détails sont visibles comme la disparition de deux ports SATA 3.0 et d’un slot SODIMM. La connectique est largement bouleversée avec la prise en charge d’un port Série1  et d’un port parallèle qui poussent un port USB et un ports PS/2 vers la sortie. Un port USB 3.0 supplémentaire est, par contre, visible sur le panel arrière.

2018-01-19 11_51_42-minimachines.net

Le slot PCI Express évolue vers un format 2.0 x16 pour accueillir plus de solutions externes. Cette version garde le même processeur mais s’oriente clairement vers des usages plus industriels.

Aucune date de disponibilité ni aucun prix pour le moment.

source : ASRock et ASRock

Notes :

  1. présent sur la ASRock J4105-ITX sous la forme de broches sur la carte mère
