Fermion : un écran transparent de 1.51″ pour un affichage tête haute ?

Vous avez toujours voulu construire un affichage tête haute pour des lunettes, un casque ou tout type d’appareil ? Le Fermion 1.51″ est peut être la solution qu’il vous faut.

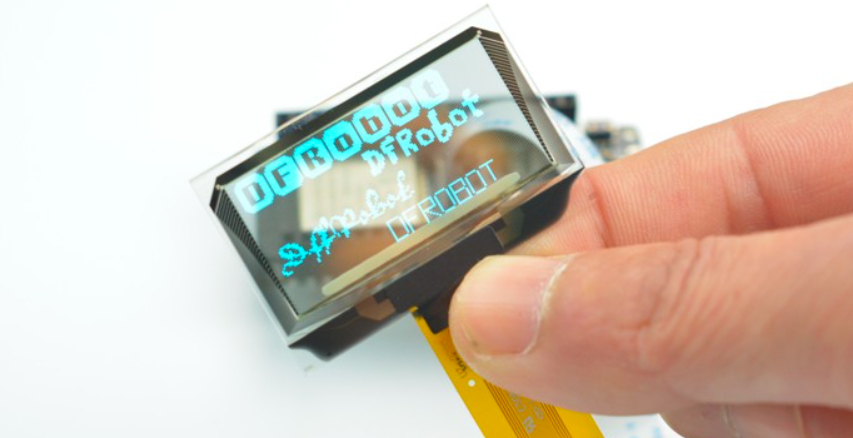

Le Fermion 1.51″ est un écran transparent de petite diagonale capable d’afficher des données en OLED monochrome bleu. La surface d’affichage totale est de 128 x 64 pixels mais la partie transparente est de 125 x 56 pixels seulement.

Le Fermion propose deux types de connexion en GDI ou SPI, via un adaptateur, pour être relié facilement à une solution type ESP puis programmé grâce à l’IDE Arduino. A partir de cette base proposée à 34.90$, on peut imaginer beaucoup d’usages. D’un affichage d’informations sur un casque de moto à l’ajout de données sur une paire de lunettes ou autre solution d’affichage « tête haute », la proposition est assez intéressante même si le cadre autour de la dalle transparente n’est pas aussi séduisant que les solutions projetées. Des usages alternatifs qui vont de la présentation d’informations à des choses comme du Cosplay peuvent être imaginés.

Livré avec une carte de connexion mais également exploitable directement avec certaines cartes ESP32 grâce à sa nappe, cette solution ne demande que 3.3 volts et son écran mesure 42 x 27 mm. Vous retrouverez toutes les informations techniques et schématiques sur la page de DFRobots.

Je ne sais plus quel lecteur m’avait parlé d’une tentative de ce type à base d’écran transparent et de Carte Raspberry Pi, cela fait un moment déjà, pour intégrer ce type d’affichage dans un casque intégral de moto pour afficher des données de GPS en roulant. Mais cette solution est peut être une alternative intéressante puisque plus compacte est moins gourmande.

Source : CNX Software

Faites découvrir le site en le partageant




Salut, c'est Pierre ! Depuis 2007 j'écris sur Internet. Je propose un site totalement indépendant et sans publicité. Pour continuer a le faire vivre j'ai besoin de mes lecteurs.  Vous pouvez participer à cette aventure très simplement. Quelques euros, le prix d'un café, tous les mois peuvent totalement changer la donne et me permettre de travailler avec une base de financement solide. Alors si vous voulez que le site perdure et fonctionne, vous pouvez participer simplement en cliquant sur les liens ci-dessous. Cela ne prend quelques instants et cela change tout pour moi.

2,5€ par mois 5€ par mois 10€ par mois Le montant de votre choix

12 commentaires sur ce sujet.
  • 21 mars 2022 - 16 h 56 min

    Ah tiens, les fameux HUD. La dernière (et première) fois que j’en ai vu un c’était dans une voiture il y a plus de 10 ans.

    Ça marchait bien. C’était plutôt très utile pour avoir des infos sans quitter la route des yeux. Technologiquement parlant c’est que dalle (en gros un écran très lumineux reflété au pare-brise)… et pourtant, ça n’a jamais vraiment décollé. Je me demande si c’est une histoire de brevet, ou d’option volontairement réservée au haut-de-gamme.

    Bref. Un peu HS, désolé :D

    Répondre
  • 21 mars 2022 - 19 h 36 min

    @J2rémy:
    Bonsoir J2rémy,
    Ah le HUD, en effet a fait 10 ans que l’on retrouve ces écrans projetés sur les parebrises des véhicules et contrairement à ton analyse, je trouve que ce concept c’est bien démocratisé et que plusieurs constructeurs l’ont bien intégré dans leurs modèles de voiture, SUV et autres.
    En tout cas, en ce qui me concerne sur mes 3 derniers véhicules (leasing entreprise) tous en étaient équipés et je trouve a très utile (infos GPS, Vitesses limite, Etc…) et j’aurai maintenant bien du mal à m’en passer!

    En ce qui concerne l’écran proposé par Pierre ce jour, en effet un montage sur une visière de casque moto pour les données, vitesses, guidage GPS, appel entrant ou SMS, ce serait top). Voir la gestion du cablâge, de la batterie…).
    Mais si un ou une minimachiniste pense développer ce type de projet, je suis preneur!!
    Excellente soirée à toutes et tous.
    Et Merci @Pierre pour tous ces articles.
    Michel

    Répondre
  • 21 mars 2022 - 21 h 08 min

    Bientôt, on pourra lire les news de Minimachines (petit cube) au guidon de sa moto (gros cube) !

    :-)

    Répondre
  • 21 mars 2022 - 22 h 01 min

    Lilygo propose un écran similaire avec un ESP32 pour le piloter
    https://fr.aliexpress.com/item/1005001681414979.html?spm=a2g0o.store_pc_groupList.8148356.10.206979bcHMvfBi

    Pour utiliser ce genre d’écran dans un casque moto, la difficulté c’est plutôt le coté optique. Contrairement à ce que l’on croit, on ne projette pas l’image sur la visière mais sur la rétine. La visière n’est utilisée que comme miroir intermédiaire. Ce qui entraîne des contraintes sur la forme de celle-ci ou impose l’usage d’un miroir placé en bord du champ de vision pour assurer le renvoi de l’image vers l’œil.

    Répondre
  • 21 mars 2022 - 23 h 23 min

    @fdufnews:
    Merci à toi pour cette précision, en effet,c’est plus complexe que cela n’y paraît…

    Répondre
  • 22 mars 2022 - 9 h 06 min

    @minimike92: sans compter les problèmes de sécurité des yeux en cas d’accident…

    Répondre
  • 22 mars 2022 - 10 h 32 min

    fdufnews21 : tu dis exactement ce que j’aurais dit mais mieux de moi. Un tel écran ne servira jamais à naviguer. Il faut tout un système de miroirs et de lentilles pour projeter une image dans (et pas sur l’œil). Une image d’ailleurs si petite que quelques millimètres² seraient suffisants. Mais il y a d’autres usages plus convainquant.

    Répondre
  • 22 mars 2022 - 14 h 18 min

    @J2rémy @minimike92: Hello, ce sont en effet des équipements TRÈS utiles (quitter la route des yeux une-demi seconde pour consulter sa vitesse ou le GPS est en réalité risqué).

    Les HUD de voitures sont des équipements chers car très complexes :
    – il y a de la mécanique (ouverture/rétractation de la lame quand on projette sur un plexiglass, orientation de cette même lame et du miroir réfléchissant, éviter l’usure prématurée des frottements dans le temps),
    – la forme des miroirs de réflexions doit être très précise pour le champ de vision (avoir l’impression de projeter l’information sur la route et ne pas dévier l’image, ni générer du flou),
    – il faut aussi gérer les soucis de températures provoquant de la contraction/dilatation (froid qui empêche la lame de sortir ou bien chaleur excessive dans le tableau de bord qu’on dissipe avec un gros bloc métallique, etc.)

    Certains constructeurs comme PSA ont trouvé une « astuce » de remplacement (leurs compteurs de vitesse / écran GPS sont surélevés afin de ne pas avoir à acheter de HUD aux équipementiers).

    C’est un univers très intéressant, et pour en revenir au sujet cet écran transparent est impressionnant, mais j’ai un doute qu’il puisse être lisible (trop proche) sur des lunettes ou un casque sans une pièce optique pour gérer le champ de vision. Par exemple, pour les Google Glass, c’est un mini-projecteur qui envoie l’image sur un prisme rectangulaire. Mais peut-être qu’il y a une idée à trouver, c’est ça qui est sympa dans le DIY.

    Répondre
  • 22 mars 2022 - 14 h 20 min

    @fdufnews: Et bah voilà, merci pour les précisions, je n’avais pas vu que tu avais commenté.

    Répondre
  • 22 mars 2022 - 16 h 30 min

    Non ça ne marche pas (je ne retrouve plus l’excellent article de Hackaday qui fait la démo).
    L’oeil n’est pas capable de faire le focus sur un écran transparent. C’est pour cette raison que les lunettes fonctionne avec de la projection. Vive le marketing !

    Par contre
    – un dispositif portable façon cyberdeck ?
    – ou analyseur de « truc » (avec une camera au dessus de l’écran ?

    Répondre
  • 23 mars 2022 - 9 h 35 min

    N’empêche pour les livreurs à vélo ou en scooter, cela pourrait être une idée, un casque GPS et pour les patrons qui veulent controler leurs salariés ;)

    Répondre
  • 26 mars 2022 - 22 h 28 min

    Exellent !

    Répondre
