L’extracteur de fumée proposé par George Conneely sur Hackaday est évidemment le signe qu’on a beaucoup de temps libre. À moins de considérer le temps dépensé pour la réalisation de l’objet comme une forme d’autoapprentissage. Ou qu’on soit amoureux des objets avec du caractère même lorsqu’on a la tête penchée vers un paquet de trucs à souder.
L’idée de base d’un extracteur de fumée est… d’extraire de la fumée. Ok, c’est simple. Une boite avec un ventilo, une alimentation pour ledit ventilo, un câble pour alimenter l’alimentation et basta. On pourra améliorer l’objet avec un interrupteur pour que ce soit plus pratique. On pourra même lui coller un potentiomètre pour faire varier la puissance de l’aspiration. Rajouter un filtre à charbon pour retenir les fumées avant de les évacuer. On peut améliorer de mille façons l’objet de base, mais on peut également le rendre beaucoup plus beau. Et si ce critère est parfaitement subjectif, on pourra faire comme Georges et a minima lui ajouter du caractère. La dernière fois que je vous ai parlé d’un extracteur de fumée c’était en 2020, il était mignon mais pas au niveau.

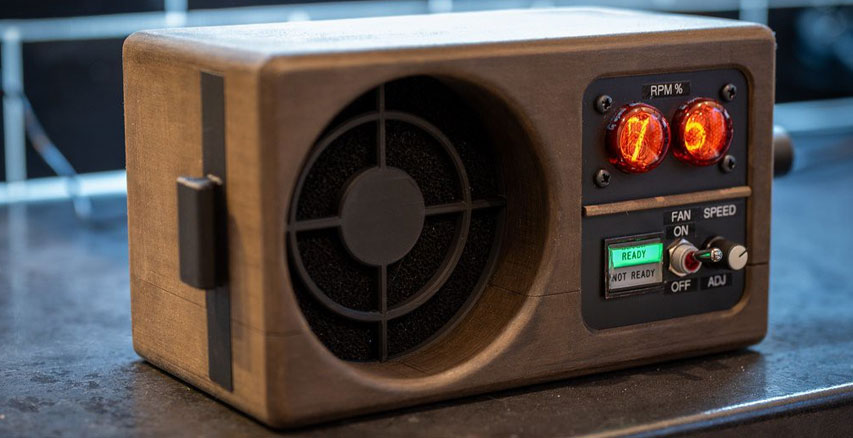

L’ extracteur de fumée et, au premier plan, le filtre du ventilateur.
Et cela passe par des « détails » techniques. D’abord un caisson imprimé en 3D avec un petit coup de ponçage par-dessus pour améliorer l’effet « fibre » du rendu. Ensuite, un ventilateur protégé par un filtre monté sur glissière pour pouvoir le nettoyer ou le changer. L’ajout d’un interrupteur, évidemment. On n’est pas des sauvages. Et, évidemment, le fameux potentiomètre pour réguler la vitesse du ventilateur interne. S’arrêter là aurait été trop simple. Pour que l’objet ait un look vraiment original, son créateur a poussé le bouchon quelques kilomètres plus loin.
Un extracteur de fumée avec un morceau d’avion dedans
L’ajout de deux tubes Nixies pour indiquer la vitesse de rotation du ventilateur ne sert absolument à rien mais plonge l’appareil dans une ambiance steampunk pas désagréable. Il a fallu de la motivation pour ajouter ces tubes car cela a demandé de construire un circuit de A à Z pour les interfacer avec le potentiomètre et le ventilateur. Mieux encore, un petit interrupteur permet de mettre en marche l’ensemble et juste à ses côtés un voyant tiré d’un avion de la Royal Air Force propose une information supplémentaire.
En vert le panneau indique « Ready » quand la vitesse de rotation mesurée a atteint l’objectif fixé par le potentiomètre et matérialisé par les tubes. En rouge, le panneau indique qu’il est « Not Ready » et donc que la vitesse de rotation n’est pas encore suffisante. Si je suis persuadé que tout l’objet a été construit suite à la découverte de ce petit indicateur qui habillait la carlingue d’un Panavia Tornado, l’idée derrière cette indication n’est pas idiote. Lorsque l’on soude un appareil par exemple, les fumées dégagées peuvent être très fortes et en allumant son extracteur, il est possible que le volume d’air soit insuffisant. Ici, l’utilisateur va attendre que le voyant passe au vert pour commencer à souder.
Bon, évidemment, on peut également attendre trois secondes que le ventilo monte dans les tours ou allumer simplement l’extracteur de fumée avant le fer à souder, cela fera amplement l’affaire. Mais je suppose que la mécanique complexe qu’il a fallu régler pour mener à bien ce projet fait partie du jeu. Certains font des mots croisés, d’autres se creusent les méninges en résolvant des problèmes d’électronique.
Malheureusement, Georges ne nous donne pas de plans pour son extracteur de fumées. Pas de fichiers 3D, pas de documentation. Les détails disponibles sur Hackaday sont surtout à la gloire du design de l’objet. Je resterais donc avec mon extracteur de fumée maison tout nul. J’en ai acheté récemment un second modèle sur les conseils d’un lecteur, principalement pour pouvoir le déplacer parce qu’il propose une batterie interne et qu’il s’alimente au besoin avec un chargeur USB Type-C ou avec une batterie externe. Il est petit, compact, s’oriente facilement et fait de la lumière, ce qui me va plutôt bien pour mon usage. Il coûte moins de 20€ sur Amazon, mais il n’a pas la classe comme celui de Georges…
