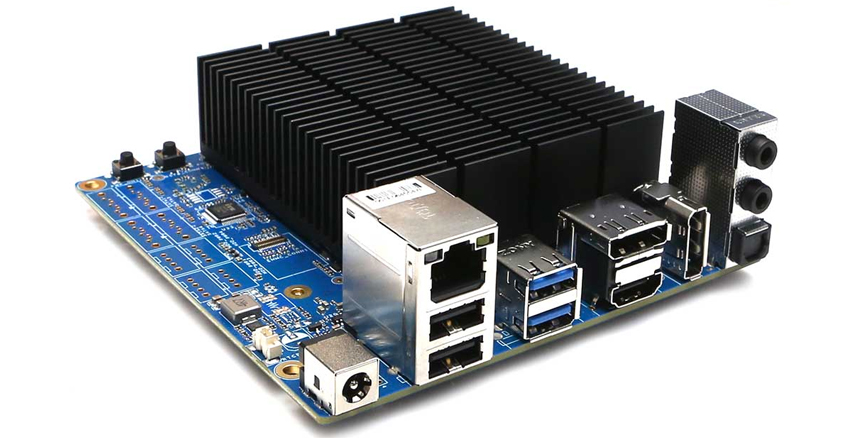

La gamme Odroid-H4 prend donc le relais de la Odroid-H3 sortie sous processeur Jasper Lake en 2022. La nouvelle venue reprend donc le flambeau d’une gamme complète de solutions qui a débuté en 2018 avec la Odroid-H2 sous Celeron J4105.
Cette nouvelle gamme comporte trois cartes Odroid-H4. Les deux premières son équipées d’un processeur Intel N97 et la plus haut de gamme un Core i3-N305. Toutes font la même taille avec un format de 12 x 12 cm et sont dissipées passivement. Hardkernel propose un kit pour adapter ce format particulier sur un plus classique Mini-ITX d 17 x 17 cm. L’équipement secondaire en mémoire et stockage de base est identique avec une information assez intéressante au passage.
Les trois cartes affichent un slot de mémoire vive DDR5-4800, les processeur Alder Lake-N ne gérant pas le double canal. Mais Hardkernel indique que ses solutions sont compatibles avec des modules de 48 Go de mémoire vive. Pour rappel, officiellement cette gamme de processeur est limité à 16 Go de mémoire vive. Officieusement des tests ont été faits sur certains produits avec des modules de 32 Go mais je n’avais jamais vu de confirmation d’un support d’autant de mémoire vive.
La partie stockage est confiée à un port M.2 2280 NVMe PCIe Gen3 x4 et un socket pour accepter un eMMC présents sur toutes les cartes mais la Odroid-H4+ et Odroid-H4 Ultra proposent en plus 4 ports SATA 3 pour des stockages supplémentaires.
La connectique et les capacités des cartes en détail
-
A. CPU (Intel N97 or N305 )
-
B. 1 x DDR5 SO-DIMM slots (Single channel memory support)
-
C. 1 x M.2 PCI Express Module Socket (NGFF-2280)
-
D. 1 x eMMC (Embedded Multimedia-Card) Socket
-
E. 4 x SATA Power Connectors (2.5mm pitch, JST-XH compatible connector)
-
F. 4 x SATA3 6.0 Gb/s Data Connectors
-
G. 1 x DC Power Jack
-
H. 2 x USB 3.0
-
I. 2 x USB 2.0
-
J. 1 x HDMI 2.0
-
K. 2 x DisplayPort 1.2
-
L. 2 x RJ45 Ethernet Ports (10/100/1000/2500)
-
M. 5 x System LED Indicators
-
N. 1 x Peripheral Expansion Header (24-pin)
-
O. 1 x Power Switch
-
P. 1 x Reset Switch
-
Q. 1 x Backup Battery Connector (2-pin)
-
R. 1 x Active Cooling Fan Connector (4-pin)
-
S. 1 x Audio out, 1 x Audio in, 1 x SPDIF out
La connectique est assez large avec trois sorties vidéo : un HDMI 2.0 et deux DisplayPort 1.2. Le reste des ports comprends 4 USB Type-A, une paire de USB 3.0 et une en USB 2.0. Un port Ethernet 2.5 Gigabit piloté par un chipset Intel I226-V, une sortie SPDIF audio ainsi que des ports jack 3.5 mm casque et micro séparés. Les version H4+ et H4 Ultra proposent en plus un second port Ethernet 2.5 Gigabit.
Les trois cartes proposent également 24 broches avec 2 I2C, 1 UART, 1 HDMI-CEC et 3 broches USB 2.0 supplémentaires ainsi qu’un support pour connecter un bouton de démarrage. Au final, la carte peut donc être facilement intégrée et se transformer suivant les modèles en pseudo NAS, en routeur et même en lecteur multimédia avec en prime une sortie audio numérique pour piloter un ampli A/V un peu ancien. Si on additionne en plus des fonctionnalités sympathiques comme la gestion du Wake On Lan par exemple font de ces solutions des modèles très intéressants pour de nombreux usages.
Harkernel a publié un très long document montrant les performances de ces cartes dans divers scénarios. Un ensemble d’informations qui permet de faire son choix entre les différents modèles.
La différence de prix entre les cartes:
La Odroid-H4 est proposée à 99$ HT, le modèle H4+ est proposé à 139$ HT et la version Odroid-H4 Ultra à 220$ HT. Comme d’habitude les frais de port ne seront pas donnés chez Hardkernel.
| ODROID H2+ (‘2020 Jun) |
ODROID H3 (‘2022 Oct) |
ODROID H3+ (‘2022 Oct) |
ODROID H4 (‘2024 Apr) |
ODROID H4+ (‘2024 Apr) |
ODROID H4 Ultra (‘2024 Apr) |
|
| Processor | ||||||
| CPU (Intel) | Celeron J4115 | Celeron N5105 | Pentium N6005 | Processor N97 | Processor N97 | Core™ i3 Processor N305 |
| Code name | Gemini Lake | Jasper Lake | Jasper Lake | Alder Lake-N | Alder Lake-N | Alder Lake-N |
| Launch date | Q4’17 | Q1’21 | Q1’21 | Q1’23 | Q1’23 | Q1’23 |
| Microarchitecture | Goldmont Plus | Tremont | Tremont | Gracemont | Gracemont | Gracemont |
| Cores / Threads | 4C4T | 4C4T | 4C4T | 4C4T | 4C4T | 8C8T |
| Cache | 4 MB | 4 MB | 4 MB | 6 MB | 6 MB | 6 MB |
| AVX2 (Advanced Vector Extensions) | No | No | No | Yes | Yes | Yes |
| TDP | 10W | 10W | 10W | 12W | 12W | 15W |
| Single Thread Burst Frequency (GHz) | 2.5 | 2.9 | 3.3 | 3.6 | 3.6 | 3.8 |
| Memory | ||||||
| Max. Memory address space (GB) | 32 | 64 | 64 | 48 | 48 | 48 |
| Max. Memory Speed (MT/s) | DDR4-2400 | DDR4-2933 | DDR4-2933 | DDR5-4800 | DDR5-4800 | DDR5-4800 |
| iGPU (Intel UHD Graphics) | ||||||
| Burst Frequency (MHz) | 750 | 800 | 900 | 1200 | 1200 | 1250 |
| Execution Units | 12 | 24 | 32 | 24 | 24 | 32 |
| Video outputs | ||||||
| HDMI | 1 | 1 | 1 | 1 | 1 | 1 |
| DisplayPort | 1 | 1 | 1 | 2 | 2 | 2 |
| PCIe (via NVMe slot) | ||||||
| Generation | Gen 2 | Gen 3 | Gen 3 | Gen 3 | Gen 3 | Gen 3 |
| Lanes | 4 | 4 | 4 | 4 | 4 | 4 |
| Compatibility with optional 4-ports 2.5GbE Net Card |
Yes | Yes | Yes | Yes | Yes | Yes |
| IO ports | ||||||
| USB 2.0 | 2 ports | 2 ports | 2 ports | 2 ports | 2 ports | 2 ports |
| USB 3.0 | 2 ports | 2 ports | 2 ports | 2 ports | 2 ports | 2 ports |
| 2.5GbE | 2 ports | 2 ports | 2 ports | 1 port | 2 ports | 2 ports |
| SATA III | 2 ports | 2 ports | 2 ports | No | 4 ports | 4 ports |
| 24pin IO Expansion ports | I2C x 2 | I2C x 2 | I2C x 2 | I2C x 2 | I2C x 2 | I2C x 2 |
| USB 2.0 x 1 | USB 2.0 x 3 | USB 2.0 x 3 | USB 2.0 x 3 | USB 2.0 x 3 | USB 2.0 x 3 | |
| UART x 2 | UART x 1 | UART x 1 | UART x 1 | UART x 1 | UART x 1 | |
| HDMI-CEC x 1 | HDMI-CEC x 1 | HDMI-CEC x 1 | HDMI-CEC x 1 | HDMI-CEC x 1 | HDMI-CEC x 1 | |
| Ext. Power Button x 1 | Ext. Power Button x 1 | Ext. Power Button x 1 | Ext. Power Button x 1 | Ext. Power Button x 1 | Ext. Power Button x 1 | |
| Others | ||||||
| Optional Cooling Fan | 92 mm 5 Volt mini 4pin connector |
92-25 mm 12 Volt standard PC 4-pin |
92-25 mm 12 Volt standard PC 4-pin |
Slim 92-15 or thick 92-25 mm 12 Volt standard PC 4-pin Slim fan fits inside the new cases. |
Slim 92-15 or thick 92-25 mm 12 Volt standard PC 4-pin Slim fan fits inside the new cases. |
Slim 92-15 or thick 92-25 mm 12 Volt standard PC 4-pin Slim fan fits inside the new cases. |
| Dimensions | 110x110mm (4.3×4.3 in) | 110x110mm (4.3×4.3 in) | 110x110mm (4.3×4.3 in) | 120x120mm (4.7×4.7 in) | 120x120mm (4.7×4.7 in) | 120x120mm (4.7×4.7 in) |
| Recommended Power Supply 1 | 60W | 60W | 60W | 60W | 60W | 60W |
| Recommended Power Supply 2 for supporting booting with 3.5″ hard disks |
133W | 133W | 133W | 133W | 133W | 133W |
| Unlimited Performance Mode | No | Yes | Yes | Yes | Yes | Yes |
| Security (TPM 2.0) | Couldn’t be supported | fTPM enabled (Will run Windows 11 out of the box) |
||||
| Hardkernel H-series cases | DIY assembly Translucent Blue Acrylic |
DIY assembly The cases are made of solid and sturdy PCBs. |
DIY assembly The cases are made of solid and sturdy PCBs. A classic GameCube-style case will be released in May or June separately. |
|||
| Certifications | FCC/CE/KC/RoHS | FCC/CE/KC/RoHS | FCC/CE/KC/RoHS | FCC/CE/KC/RoHS | FCC/CE/KC/RoHS | FCC/CE/KC/RoHS |
| Pricing | $119 | $129 | $165 | $99 | $139 | $220 |
