DevDuino : Une plateforme de développement pour Arduino

DevDuino est un super outil de développement en financement participatif sur Kickstarter. Il s’agit d’une carte compatible Arduino bourrée de fonctions parfaites pour conceptualiser et débugger un projet électronique directement sur une Breadboard.

Cocorico, DevDuino est un projet français imaginé par un jeune et talentueux maker du nom d’Alexandre Pailhoux. Vous le connaissez peut être grâce à sa super chaîne Youtube U꞊RI ou ce fondu d’électronique propose un contenu de qualité tant par la forme que par le fond.


Avec DevDuino, Alexandre s’est fixé un objectif difficile, celui de repenser de fond en comble le concept de la carte Arduino pour proposer une nouvelle vision du concept et offrir de nouveaux usages.

Il vous présentera bien mieux que moi son projet dans la  vidéo ci-dessus.

2017-11-08 00_31_33-minimachines.net

Sa DevDuino est bourrée d’innovations, on retrouve par exemple :

  • Un écran OLED de 1.3″ affichant en 128 x 64 piloté par un contrôleur SSD1306
  • Un connecteur pour un module Wifi ou Bluetooth
  • Un lecteur de cartes Micro-SD pour enregistrer des données ou étendre la mémoire
  • Une horloge RTC alimentée par une pile CR1220 3V
  • Un détecteur de température
  • Un voltmètre
  • Une foule de GPIO, des alimentations 5 et 3.3V et des entrées analogiques, toutes disposant de LEDs témoins à basse consommation
  • Des LEDs blanches qui éclairent l’environnement pour faciliter la visibilité des composants
  • Une meilleure signalisation des broches avec des LEDs colorées et une signalisation détaillée  du PCB
  • Un bouton poussoir intégré
  • Un bouton d’alimentation
  • Un port MicroUSB
  • Et plein d ‘autres choses encore…

Atmega 320U4

Le micro contrôleur utilisé n’est pas ne solution Arduino classique, il s’agit d’un Atmega 320U4, une solution 8 bits sous architecture RISC avec 32 Ko  de mémoire flash, 2.5 Ko de SRAM et une EEPROM de 1 Ko. Il propose une interface USB 2.0 complète et d’autres fonctionnalités intéressantes.

Vous l’aurez compris, beaucoup des éléments de cette DevDuino sont disponibles sur le marché au travers de petits composants a ajouter à une carte Arduino de base : Les horloges ou boutons poussoir ne sont pas vraiment une nouveauté… Ce qu’il y a de vraiment intéressant dans DevDuino, et le nom de la carte l’explique très bien, c’est qu’il s’agit d’une solution de développement. On achète la carte non pas pour établir un projet final mais bien pour conceptualiser son projet qui utilisera ensuite une solution classique : Arduino Uno, Nano, Micro ou que sais-je encore.

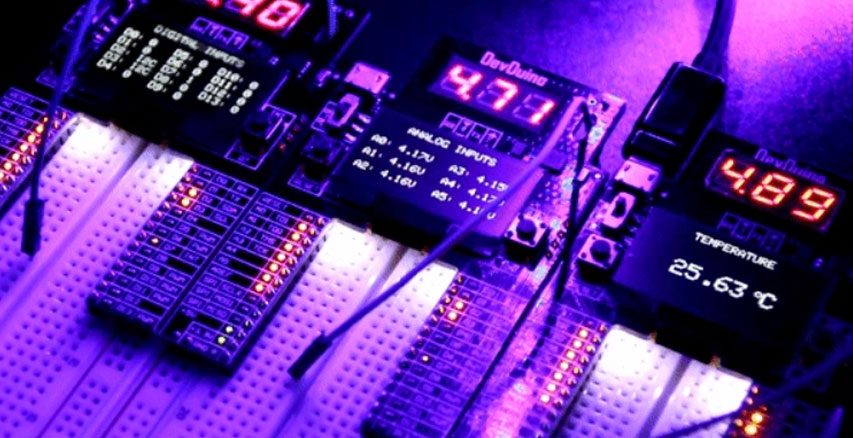

Ce qu’il y a de particulièrement intéressant, c’est la somme des outils que la carte propose, outre le fait qu’elle est très lisible avec des LEDs témoins détaillant les entrées et sorties de ses broches par exemple, elle peut en prime directement alimenter une BreadBoard et indiquer sur son écran OLED les entrées et sorties signalées, la température ou la date et l’heure du jour. Autant de points qui permettent de travailler directement son projet sans avoir à brancher une foule de câbles en tous genre ou des extensions à n’en plus finir.

On installe DevDuino sur sa platine de montage, on fait ses essais, on valide son code et une fois toutes ces étapes passées, on n’a plus qu’à sortir une carte Arduino de son choix et à reporter son montage fonctionnel. C’est un super outil pour prototyper rapidement des projets mais également pour expliquer le fonctionnement d’une carte grâce aux nombreuses LEDs signalant l’activité de l’engin. C’est un système génial pour les enseignants ou les FabLab cherchant un moyen d’expliquer facilement le rôle des composants. A noter qu’il est possible d’obtenir des cartes avec son logo dessus, une solution qui intéressera les institutions comme les clubs.

2017-11-08 00_36_39-minimachines.net

Evidemment, la DevDuino est plus chère qu’une Arduino classique, mais son rôle n’est pas le même : Sur Kickstarter le projet est déjà largement financé. Alexandre souhaitait réunir 8000€ pour lancer la fabrication de son projet, il a déjà réuni plus de 31 000€. Chaque carte coûte 37€ pièce et un kit complet avec des modules wifi et Bluetooth et divers autres accessoires est proposé à 59€. C’est ce second kit qui rencontre le plus de succès avec presque 300 contributeurs. La livraison des DevDuino est prévue pour le mois de Décembre prochain.

Si l’idée vous séduit, n’hésitez pas à aller faire un tour sur la page KickStarter du projet, elle détaille finement la totalité des fonctions de la carte.
