Ali a été un des acheteurs du MiniPC JX1 et, pour faire suite à ma demande d’information, il a publié des photos de la carte mère. De quoi répondre à plusieurs questions autour de son format particulier et de ses composants internes.
Pour résumer rapidement les caractéristiques de ce MiniPC JX1, il s’agit d’une solution construite autour d’un Celeron N5105 d’Intel associé à 8 Go de mémoire vive DDR4 soudée directement à la carte mère et un stockage allant de 128 Go à 256 Go suivant les modèles. Pour en savoir plus sur la machine, vous pouvez lire ce billet qui en fait le détail.
Le prix de ce MiniPC étant très bas, il faut quand même compter le processeur, la mémoire vive, le stockage, le module Wi-Fi et tout le reste de l’équipement dans l’équation plus l’alimentation, le bloc secteur et la licence de Windows 11. De nombreuses questions ont été posées sur le matériel embarqué. Une interrogation sur les possibilités de l’ensemble et en particulier sur la présence d’un ou deux ports M.2 2280 ont également été soulevées dès la publication du premier billet. Le MiniPC JX1 étant semblable à d’autres machines plus connues et plus chères, proposant des options non listées sur la page du vendeur. Les photos d’Ali vont permettre de débroussailler pas mal de questions et d’émettre quelques hypothèses.
Premier constat à en juger pas la boite ci-dessus, il s’agit bien d’un produit noname pur et dur. Boite en carton blanc, sans marque ni indication. Quand on voit le tarif demandé par le vendeur, moins de 150€ le Mini complet, on est évidemment peu surpris de constater que peu d’efforts ont été faits dans ce sens. Ce n’est pas vraiment un souci d’ailleurs. Mais cela montre bien que le MiniPC JX1 n’est pas le travail d’une marque. Le design de ce MiniPC est disponible sur commande et peut être obtenu par tout un chacun auprès du fabricant qui collera le logo de votre choix dessus. Un revendeur lambda pourrait le proposer à son tour mais aurait sans doute envie de gonfler son tarif.
Toujours dans ce souci d’économie, on découvre un manuel d’utilisation en ligne. Le petit papier pointe vers une adresse qui détaille quelques informations autour de la machine. Un câble d’alimentation USB Type-C – bien épais est livré tandis que la machine est enfermée dans une protection en mousse classique.
On remarque au passage la grille métallique qui compose le dessus de la machine et qui laisse entrevoir sa ventilation.
Le chargeur est… compact. Il s’agit d’une solution USB classique capable de délivrer plusieurs tensions. 5V/3A, 9V/3A, 12V/2.5A, 15V/2A ou 20V/1.5A. L’électronique de ce petite chargeur s’adaptera aux besoins de la machine à alimenter comme le veut le protocole de chargement de l’USB Type-C. Cela en fait un bon chargeur de voyage et permet également d’alimenter le MiniPC JX1 avec un autre chargeur en cas de besoin. La machine a besoin de 12V/2.5A pour fonctionner.
Particularité de cette minimachine, sa face avant qui ne présente absolument aucune connectique mais juste un bouton de démarrage. On y reviendra plus bas.
Tous les ports se trouvent au dos de l’engin. C’est sobre mais suffisant pour un usage classique. Un port Ethernet Gigabit, un Jack audio combo 3.5 mm, un USB Type-C proposant une sortie vidéo DisplayPort, une sortie HDMI et trois ports USB 3.0 Type-A.

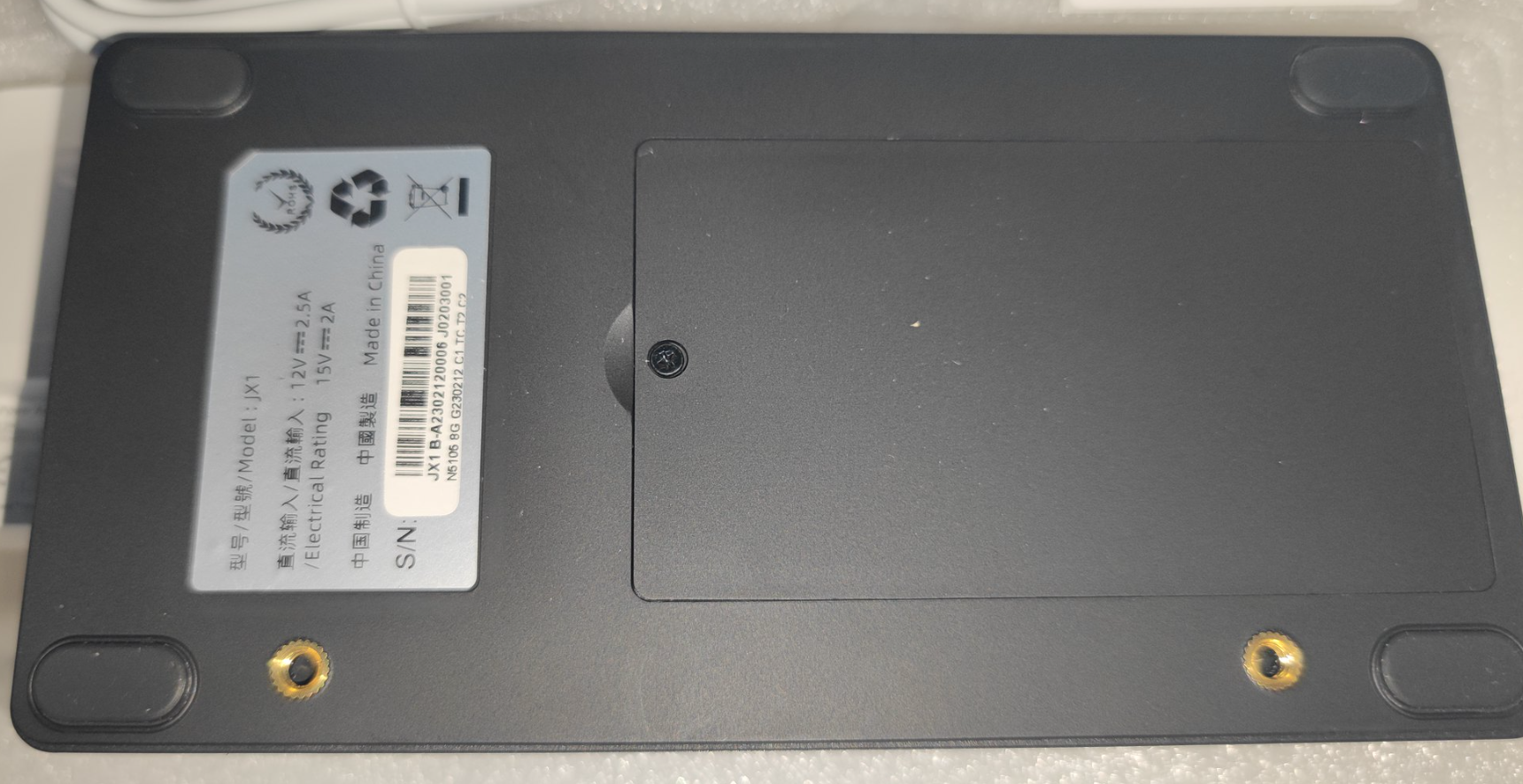

Sous le châssis, on remarque trois éléments. D’abord la trappe d’accès au stockage est très large, ce qui est de bon augure. Ensuite la présence de supports de VIS permettant une accroche de la machine à un système VESA. Enfin, l’absence de vis permettant l’ouverture de la machine. En réalité elles sont cachées sous les patins antidérapants que l’on voit aux quatre coins de l’engin.
Sous la trappe, on découvre le SSD de 256 Go SATA de cette version. A côté, un second port M.2 2280 SATA est disponible comme espéré. On pourra donc étendre les capacités de stockage de la machine en cas de besoin.
En ôtant le plastique du châssis, on découvre la carte mère très simple du dispositif. Plusieurs éléments notables comme la présence d’un connecteur « Speaker » non exploité sur le côté gauche de la machine qui doit délivrer un signal stéréo classique sur 4 broches. Un port de « Debug » en bas à gauche, la pile du BIOS et la présence d’un module réseau sans fil soudé directement à la carte mère.
Il s’agit d’un module 61852BE de cdtech.cn. Une solution classique du monde noname qui fonctionne en WiFi6 et Bluetooth 5.2. Deux antennes partent de la carte vers le reste du châssis pour une meilleure distribution du signal. Il serait donc envisageable de les changer pour des solutions externes en cas de besoin.
Sur le dessus de la carte, on peut apercevoir un autre connecteur laissé à l’abandon. Il s’agit d’une connexion écran proposée directement par la carte mère. Un élément qui laisse à penser que la carte pouvait être destinée à une intégration dans un écran de type All-In-One. Cela expliquerait le choix d’une connectique orientée vers un seul côté, le dessous de l’engin, et l’accès aux SSD par une trappe arrière. Le connecteur vers des haut-parleurs intégrés à l’écran et, comme on ne le voit pas sur cette image, la présence d’un connecteur pour le bouton de démarrage monté sur l’autre côté de la carte.
En retirant la carte mère du châssis, on peut voir ce petit connecteur pour le bouton d’alimentation, les antennes Wi-Fi et le dispositif de refroidissement de la machine. On remarque également que la grille métallique visible sur le dessus de la machine est renforcée par du plastique. Les aérations visibles viennent coiffer les ouvertures nécessaires à la circulation d’air.
Les 10 watts de TDP dégagés par le Celeron N5105 sont activement refroidis par une solution mixte classique de portable. On retrouve un ventilateur ultra plat alimenté et piloté par 4 fils ce qui laisse supposer une gestion de sa vitesse de rotation suivant la chaleur dégagée par le processeur. On devine également la présence d’un dissipateur qui vient coiffer le processeur réalisé en cuivre au vu des attaches présentes sur la carte mère.
Par dessus on constate la présence d’une solution composée d’ailettes en aluminium assez fines qui vont augmenter la surface de dissipation de la chaleur. Surface qui sera ventilée activement pour les refroidir.
A bien y regarder on constate d’ailleurs que le châssis supérieur propose une ouverture adaptée à ce système puisqu’elle propose une redirection de la ventilation vers la grille en créant une sorte de cage entre la sortie des ailettes et le reste du boitier. L’idée est d’éviter que la chaleur ne se disperse dans le rester de la machine et ne la réchauffe inutilement.
On découvre enfin des images du BIOS AMI du MiniPC JX1. Rien d’extravagant mais une solution assez détaillée et complète qui confirme la présence du Celeron N5105.
Plus intéressant, ces écrans qui détaillent la gestion de la régulation thermique de l’engin. Les réglages semblent assez fins et on peut adapter plusieurs éléments suivant ses usages pour éviter de déployer toute la vitesse du ventilateur au moindre mouvement de souris.
Dans l’ensemble la construction de ce MiniPC JX1 n’a rien d’extraordinaire. Cela ressemble au recyclage d’une carte mère générique ou cela a peut être été construit pour pouvoir équiper divers appareils dès le départ. A moins de 150€ en version 8/128 Go cela me emble plutôt un bon plan. Pour qui cherche un MiniPC à tout faire. A moins de 180€ en version 8/256Go c’est également une solution assez complète. La machine peut aussi bien servir a piloter un système domotique qu’un serveur de fichiers, devenir un lecteur multimédia et saura sans problème se transformer en ordinateur familial.
MiniPC JX1 Celeron N5105 8/128 Go + Windows 11 à 148€ chez Geekbyuing avec le code NNNFRSOLDEJX1.
MiniPC JX1 Celeron N5105 8/256 Go + Windows 11 à 179€ chez Geekbyuing avec le code NNNFRSOLDEPC.
Encore un grand merci à Ali pour toutes ses photos !
