Depuis la sortie de la Raspberry Pi 5 et l’annonce des premiers adaptateurs PCIe vers le format NVMe, de nombreux offres sont apparues. La différence entre ce Waveshare et les précédentes est surtout liée au tarif demandé. A 9$ pièce, c’est vraiment un accessoire et non pas un investissement à part entière.

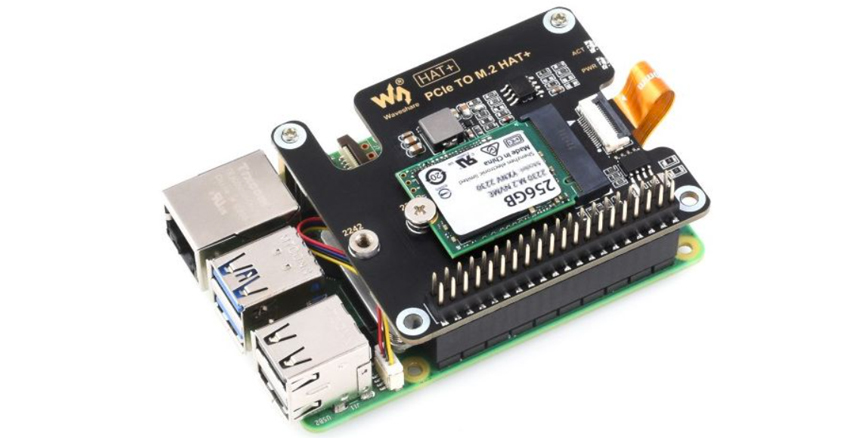

L’adaptateur de Waveshare est au format HAT+ et se positionne donc directement au dessus de la carte Raspberry Pi. Il mesure 6.5 x 5.66 cm et peut accepter des SSD au format M.2 2230 et 2242. Le brochage des GPIO de la carte est d’abord étendu via un brochage supplémentaires qui traverse le module HAT de WAveshare.
Il est ensuite accessible au dessus de celui-ci pour effectuer des montages, l’extension s’en sert surtout comme un support physique pour se maintenir. Tout en étant fixé au Pi avec deux vis sur de hautes entretoises de l’autre côté. Il devrait également être possible de bricoler un support pour exploiter des SSD M.2 2280 en déployant la carte Waveshare sur un autre support. Le principe étant seulement de connecter les deux éléments avec une nappe souple.
Le positionnement du SSD par dessus la carte évitera la surchauffe de celui-ci mais devrait contraindre la ventilation du SoC du Pi 5. L’ouverture dans l’extension permettra néanmoins une bonne circulation d’air. Deux LEDs sont disponibles sur la carte pour indiquer la mise en route de l’appareil mais aussi le fonctionnement du SSD en lecture et écriture.
On retrouve le HAT Waveshare aux US sur le site de la marque.
