ECS PB02CFMB : Une carte mère Gemini Lake de 6 cm de côté

Depuis des années, ECS nous propose des minimachines plus ou moins réussies à cause d’un châssis pas toujours très malin. En proposant cette carte mère ECS PB02CFMB, la marque pourrait règler ce problème une bonne fois pour toutes.

Le nom n’est pas sexy mais l’idée est diablement attirante, la ECS PB02CFMB est une petite carte mère de 6 cm de côté qui aurait pu trouver sa place dans un boitier de la série Liva de la marque. Des boîtiers pas toujours très réussis notamment quand prend l’envie à ECS de livrer quelque chose de fanless.

2018-06-12 11_20_06-minimachines.net

En laissant la carte mère ECS PB02CFMB libre, elle offre la possibilité d’une intégration complète au même titre qu’une Raspberry Pi mais avec à son bord un processeur Intel Gemini Lake. Plusieurs puces devraient être disponibles puisque les cartes exposées au Computex montrent des Celeron N4000 ou N4100 mais qu’il existe d’autres puces chez le fondeur avec le même format et le même TDP de 6 watts comme le Pentium « silver » N5000.

2018-06-12 11_19_55-minimachines.net

Le fonctionnement des ECS PB02CFMB est assez original avec une carte embarquant apparemment processeur, stockage eMMC et mémoire vive. C’est probablement la carte mère d’un mini-boitier de la marque. Pas de connecteurs si ce n’est une prise jack servant probablement à l’alimentation de la carte.

2018-06-12 11_19_30-minimachines.net

Une plaque en aluminium cache le verso de la carte là où se trouvent probablement les modules eMMC de l’ensemble. On remarque également la présence d’un double connecteur blanc. Ce connecteur vient se loger dans un autre d’une carte secondaire qui embarque la connectique de l’ensemble.

2018-06-12 11_25_37-minimachines.net

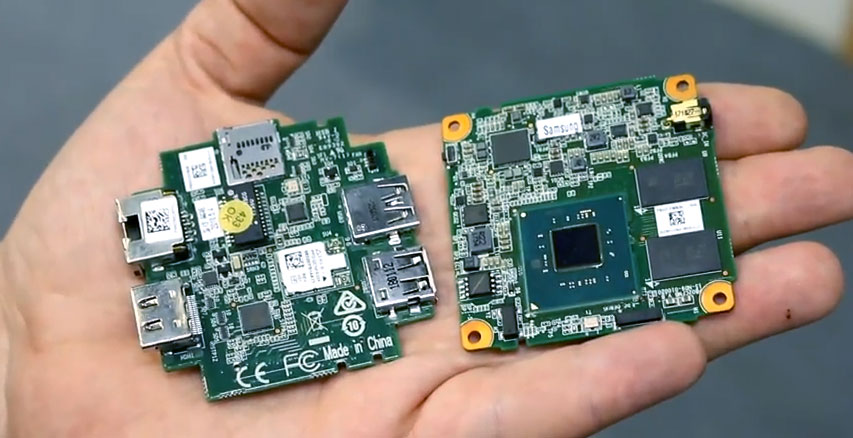

On y retrouve deux ports USB type-A dont un en USB 3.0, un lecteur de cartes MicroSD, une sortie Ethernet et une prise HDMI. Un module Wifi/Bluetooth est également visible avec deux prises d’antennes. De quoi monter divers types de projets assez facilement et les intégrer dans tout type de boîtiers. La carte avec le processeur est trouée au quatre coins permettant ainsi de fixer l’ensemble en enserrant la carte secondaire contre un châssis. Le dissipateur viendra ensuite coiffer le processeur par dessus l’ensemble. Avec 6 watts de TDP, il est possible d’imaginer assez facilement une solution totalement passive.

2018-06-12 11_25_46-minimachines.net

Il n’est apparemment pas prévu une commercialisation directe de la part de ECS de ce produit mais si un industriel ou un revendeur en commande une certaine quantité, elles pourront être livrées directement. Reste à espérer qu’un revendeur malin comprenne l’intérêt de ce type de carte et, mieux encore, que cela donne des idées à d’autres marques. Je me demande comment réagirait le marché si une grande marque de carte mère comme Asus, Gigabyte ou MSI annonçait une minuscule carte de ce type.

Source : Winfuture
