Terminal Pi : Un autre détournement à la sauce framboise

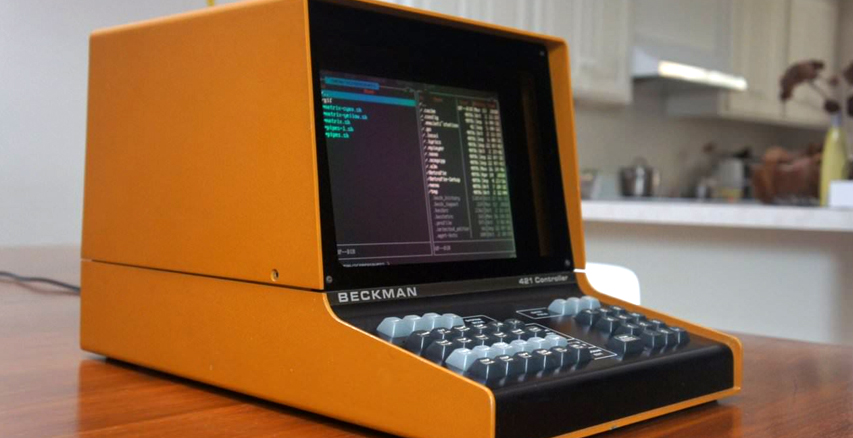

Ah ! Comme j’aime ces recyclages d’anciens ordinateurs en versions plus modernes. Ce nouveau projet de Terminal Pi reprend un vieux terminal découvert dans une brocante et le transforme en ordinateur moderne à grands coups de Raspberry Pi..

La recette n’est pas nouvelle mais le résultat est bon. au détour d’une brocante un certain Igor Afanasyev découvre un vieux terminal au design absolument vintage et en tombe amoureux. Il le ramène chez lui et entreprend immédiatement de le “restaurer”.

Terminal Pi

Il s’agit d’un terminal Beckman Model 412 pilotant un élément d’un laboratoire de chromatographie, une machine qui ne comportait pas de processeur ni même de carte mère. Il ne s’agissait que d’une interface pour prendre en charge un chromatographe situé à côté. En l’état il est donc totalement inutilisable et surtout Igor n’a aucun moyen de savoir si il est encore fonctionnel.

Terminal Pi

Igor est déterminé et il s’est convenablement taillé la moustache pour l’occasion

Il décide donc de le transformer en intégrant à son bord une nouvelle machine, une carte Raspberry Pi, afin de conserver son aspect tout en lui donnant une nouvelle fonction.

Terminal Pi

L’engin est spacieux, il n’y a donc pas vraiment de challenge de miniaturisation. A vrai dire je suppose qu’il aurait été possible de lui intégrer une carte mère au format Mini ITX et son alimentation.

Terminal Pi



Igor détaille son installation, très classique :

  1. La carte inverter de l’écran
  2. Un générateur de scanline pour un affichage altéré plus authentique
  3. La partie électronique de l’écran qui transforme l’arrivée du signal VGA
  4. Les boutons de réglage de l’affichage
  5. Un adaptateur HDMI vers VGA
  6. La carte Raspberry Pi B et un module USB Wi-Fi avec antenne externe
  7. Un amplificateur du son mono et une petite enceinte
  8. Une alimentation 12 volts
  9. Un module compatible Arduino pour piloter le clavier
  10. Un potentiomètre de volume et deux ports USB externes

Terminal Pi

L’écran CRT 12″ d’origine est remplacé par un écran LCD 10.4″ en 640 x 480 pixels signé Sharp. Une solution un peu légère mais très peu coûteuse qui a été récupéré d’un vieux cadre photonumérique. Le tout est monté sur des PCB et vissé au châssis.

Terminal Pi

Vient ensuite le coeur du projet, la vraie difficulté. Faire comprendre au clavier comment il doit  agir auprès de la carte Raspberry Pi. Pour que ce terminal Pi ait du sens il est nécessaire de conserver son clavier d’origine. Un clavier original avec des fonctions propres à la machine qu’il pilotait et qui n’a rien à voir  avec un clavier classique. Il est bien entendu possible et facile de brancher un clavier USB à l’engin et de le piloter de manière classique mais le challenge n’est pas là.

Terminal Pi

Igor utilise donc un module compatible Arduino Pro Micro et programme un code permettant d’interpréter les ordres envoyés par la matrice du clavier. Il s’agit en général de deux circuits superposés qui se connectent l’un à l’autre quand n appuie sur une touche. Il faut donc capturer le signal de chaque pression et lui assigner une action précise via le module Arduino.

2018-12-06 15_17_16-minimachines.net

Cela donne au final ceci, un clavier fort peu pratique mais qui conserve les éléments de base pour piloter le terminal Pi correctement. On note les deux touches de fonction rouge et bleue en bas à droite pour appeler des éléments supplémentaires avec le reste du clavier.

Terminal Pi

Au final tout ce petit monde fonctionne et le Terminal Pi est prêt a entrer en service.

Terminal Pi

Et cela en fait un engin fort original. Ici mis en scène avec du papier listing et de belles lunettes très années 70-80.

Terminal Pi

Je suis toujours autant déduit par ce concept, j’adorerais avoir le temps de faire ce genre de truc. Je me demande même si je ne devrais pas documenter tout cela, du moins la partie Arduino, pour que d’autres puissent s’y essayer. Si vous avez un vieux terminal de Mainframe ou une solution propriétaire du genre – totalement hors service c’est mieux – et que vous voulez vous en débarrasser. Faites moi signe, je sais quoi en faire.

Sources : Imgur via Hackaday
