CrowVision : un écran 11.6″ tactile pensé pour les cartes de développement

Elecrow lance le financement participatif du CrowVision, un écran externe tactile de 11.6″ pensé pour s’adapter aussi bien aux PC classiques qu’aux cartes de développement.

Le CrowVision est une production intéressante de la part d’Elecrow car elle cherche a répondre à un besoin d’intégration de la part de nombreux utilisateurs. Avec cet écran IPS de 11.6″ tactile, il est possible de proposer facilement un écran de commande complet prêt à l’intégration à une carte de développement.

Compatible avec une foule de cartes différentes, de la Raspberry Pi à la Banana Pi en passant par les LattePanda, les Orange Pi, les Asus Tinker Board, les Rock Pi et les Jetson de Nvidia, le CrowVision est également accessible à un PC classique. Mieux encore, la carte proposée supportera de nombreux systèmes qui vont de Android à Windows mais également Raspian, Ubuntu, MacOS ou même ChromeOS.

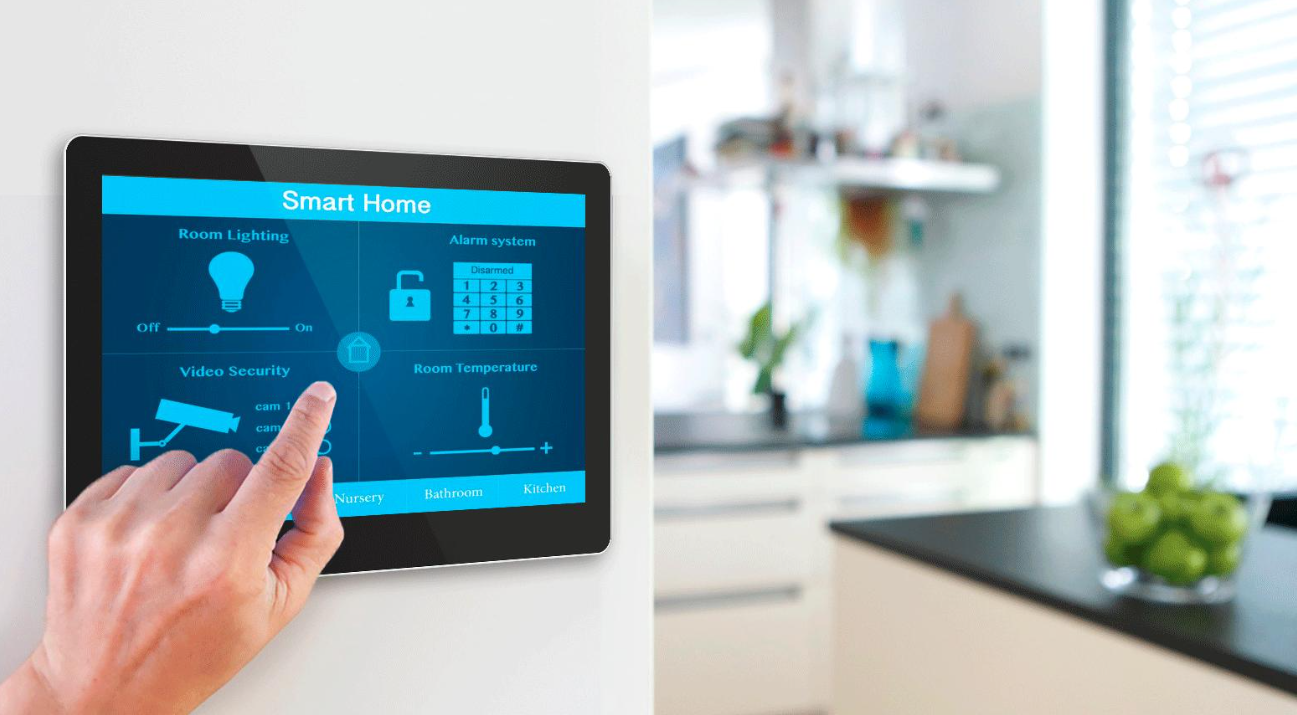

L’idée d’Elecrow est de fournir une solution véritablement compatible avec tout type de projet. Envie de faire une station de contrôle d’impression 3D autonome , une borne d’arcade, un centre de pilotage domotique ou un écran supplémentaire pour un poste de travail classique, le petit 11.6″ répondra présent dans tous les cas.

Il y a peu la présentation du JX2, un MiniPC avec un écran intégré sur son boitier, a suscité l’intérêt de nombreux lecteurs par les possibilités techniques qu’il offre pour une intégration autonome. Le CrowVision reprend la même idée en plus avantageux avec son écran tactile de plus grande diagonale. La dalle 1366 x 768 tactile permettra de piloter un centre domotique facilement du bout des doigts. Avec 5 points de contact tactile, un angle de vision de 178° grâce à une technologie IPS, il sera très confortable pour ce type d’usage. Couplé à une carte de développement et monté sur un cadre ou encastré sur un support grâce à ses supports permettant un accrochage, c’est un affichage parfait pour ce type de tâche.

L’objet mesure 29.1 cm de large pour 18.5 cm de haut. Il mesure 2.4 cm à son point le plus épais. A l’arrière, on retrouve un support d’entretoises sur rails permettant d’installer les cartes de développement les plus standard en les déplaçant aux bonnes coordonnées. La carte contrôleur de l’écran pourra assurer la prise en charge de l’alimentation de votre SBC jusqu’à 5V et 3A. Ce qui permettra de n’avoir qu’un seul câble électrique à tirer pour alimenter l’écran. Celui-ci se chargera ensuite d’alimenter votre Pi ou autre carte de développement directement. Dans le cadre d’une exploitation avec un PC, hormis quelques cartes industrielles assez rares, il ne sera pas possible de profiter de l’accroche proposée au dos du CrowVision, par contre il sera tout aussi facile de profiter de la dalle tactile. Un simple branchement d’un câble USB vers le port MicroUSB de la carte contrôleur assurera cette liaison.

Le pilotage des réglages de l’affichage, les commandes d’allumage, de contraste et autres sont déployées au travers d’un petit panneau de boutons à l’arrière de la carte contrôleur mais peuvent également être déportés  vers un petit panneau externe via une nappe hors de l’écran. On pourra alors le monter dans l’encadrement de l’écran. Un double support de béquilles en acrylique sera livré pour l’utiliser comme écran secondaire.

Le kit livré avec l’alimentation, les supports, le contrôleur externe de l’OSD…

Le CrowVision est proposé à 99$ sur le site CrowdSupply et EleCrow promet un suivi attentif de son produit pour le futur. La marque propose, par exemple, de la documentation OpenSource et des schémas de fonctionnement de l’objet sur son GitHub. Un dos à imprimer en 3D semble être au programme mais je doute que beaucoup d’utilisateurs puissent l’imprimer chez eux au vu de son encombrement. Il faudrait que la marque propose une solution découpée en plusieurs partie à assembler. Je vais leur en toucher un mot.

Les frais de ports annoncés pour l’Europe sont de 18$ et la livraison est prévue en avril 2024.


Soutenez Minimachines avec un don mensuel : C'est la solution la plus souple et la plus intéressante pour moi. Vous pouvez participer via un abonnement mensuel en cliquant sur un lien ci dessous.
2,5€ par mois 5€ par mois 10€ par mois Le montant de votre choix

Gérez votre abonnement

20 commentaires sur ce sujet.
  • 22 novembre 2023 - 13 h 49 min

    Pourquoi si cher avec une définition si basse

    Répondre
  • 22 novembre 2023 - 14 h 00 min

    @benj: Parce que tactile avec des éléments introuvable en série comme le dos sur mesures pour s’adapter à différentes cartes et la partie logicielle adaptée pour une grande compatibilité ? Enfin, je suppose.

    Répondre
  • bob
    22 novembre 2023 - 14 h 38 min
  • Cid
    22 novembre 2023 - 16 h 06 min

    J’ai un Waveshare depuis des années, derrière y’a une plaque en plexi avec des trous à différents endroits pour différents Pi et la carte contrôleur.
    La qualité d’image n’est pas terrible mais bon ca le fait. Je reste dubitatif sur la « nouveauté ».

    J’ai aussi un autre écran 4/3 mais la nappe du contrôleur est cassée et là je sais pas vraiment comment réparer le truc :(

    Répondre
  • 22 novembre 2023 - 17 h 59 min

    Je me suis toujours posé la question : pourquoi quelqu’un ne trouve pas une astuce pour réutiliser les écrans tactiles des anciennes tablettes avec comme les LCD de portable des contrôleurs adaptateur ?
    Que ce serait beau et écolo d’y arriver !…avec toutes les anciennes tablettes qui trainent chez tout le monde.
    Le produit est un écran tactile 11,6 pouces en 1366 x 768 pour 99$+18$ ….

    Répondre
  • 22 novembre 2023 - 18 h 11 min

    @benj: C’est à cause de l’immense variété de l’offre. Tu ne peux pas faire une carte « générique » mais tu dois l’adapter matériellement et logiciellement à chaque modèle.

    Du coup si tu commandais une carte contrôleur, tu devrais être sur de prendre la bonne référence parmi des dizaines… Puis être capable de flasher son firmware avec le bon fichier. Au final les deux obstacles font que ce n’est probablement pas rentable de le faire.

    Répondre
  • 22 novembre 2023 - 19 h 44 min

    @benj: Comme dit Pierre, c’est assez compliqué, même si c’est jouable, avec la réf de l’écran.
    Aujourd’hui, je dirais que ce qui est encore plus compliqué, c’est pour le tactile car si les cartes de gestions existent, bien souvent, c’est les connecteurs qui posent problèmes et hors mis pour des dalles avec une puce Goodix (gt9..) avec sortie 6 pistes fpc plein format, je ne vois rien d’abordable ou de simple.
    J’ai chopper une carte contrôleur (35€), qui peut driver la plupart des écrans de tablettes 2k en 7.9″, 8″, 8.9″ et du 10″ LCD et OLED avec un adaptateur fcp « micro » vers fcp lcd, elle fonctionne sur ma teclast m89 et devrait également fonctionner sur une de galaxy tab s2 8″ (que je devrai pouvoir récupérer bientôt), par contre, je vais galérer pour le tactile, puces Goodix 6 pistes avec connectique fcp « micro » 10 broches et je n’ai pas trouvé d’adaptateur…
    Idem pour une lenovo miix 310 8, carte lcd, OK (12€) mais pour le tactile, c’est mort….et je passe sur mes autres bricolages d’écrans.
    Bref, pour dire que ce n’est pas (encore) si simple.

    Répondre
  • 23 novembre 2023 - 0 h 41 min

    J’allais mentionner Waveshare mais Cid m’a devancé, ils proposent un large « panel » (!) de solutions de ce type, sur le papier plutôt interessantes (je n’en ai pas acheté).

    Et oui, il est possible de trouver des cartes contrôleurs pour certains écrans de tablettes mais ce n’est pas systématique : j’en ai trouvé une pour un écran d’Acer A700, mais rien n’est prévu pour réutiliser le tactile ou la caméra, sans compter l’absence de réglage logiciel de la luminosité, tellement pratique.

    Et il y a le problème des connectiques pour les vieux écrans en LVDS, rien n’est standardisé : type de connecteur, nombre de broches, ordre des différents signaux… Je ne sais pas si le eDP plus récent est mieux standardisé…

    Répondre
  • 23 novembre 2023 - 10 h 22 min

    Merci Madwill et aka_mgr pour vos précisions.
    Je pense qu’il y a quelque chose à faire sur la partie tactile : obliger les constructeurs à un standard ou à donner des infos sur les vieilles références pour limiter les déchets.
    @Madwill : Je suis intéressé par les références des 2 cartes contrôleur que tu as acheté même s’il n’y a pas de tactile.

    Répondre
  • 23 novembre 2023 - 10 h 54 min
  • 23 novembre 2023 - 11 h 02 min

    @Madwill:

    ah oui c est exactement ce que je viens juste de dire (mon commentaire juste au dessus) ;)

    sauf que mon cable hdmi vers USB je l ai payé environ 16 balles sur ali ( https://fr.aliexpress.com/item/1005005426365504.html ) et si on a deja un cable on trouve des cartes hdmi vers usb (« capture video ») vraiment pas cheres (moins de 10E) ;)

    Répondre
  • 23 novembre 2023 - 11 h 03 min

    Oui c’est cher au vu des specs, mais facile d’usage et surtout fonctionnel.
    Comme dit plus haut c’est des heures de recherche et au petit bonheur de la chance avec les cartes contrôleurs d’écran.
    Et pourtant depuis le début des PC portables j’aimerai pouvoir le faire, recycler des machines de légende avec des cartes ARM.

    Répondre
  • 23 novembre 2023 - 11 h 07 min

    PS : ah non la solution de Madwill c est de la vraie bidouille j ai l impression !! (demonter la tablette er recuperer son ecran) … moi je touche pas à la tablette je prends juste un convertisseur hdmi vers usb pour le connecter à la tablette …

    Répondre
  • 23 novembre 2023 - 12 h 23 min

    @pierro78: ton idée est super intéressante, mais pas sur d’avoir tout compris… J’imagine qu’il faut que le système de la tablette soit opérationnel, voire installer une appli dédiée ??
    J’ai une pile d’ipad 2 qui traine, ça pourrait être une bonne idée de récup’

    Répondre
  • 23 novembre 2023 - 13 h 57 min

    @benj: Voici quelques liens en vrac, tu trouvera deux version de la carte lcd, une basique et l’autre avec la rotation.
    Pour les contrôleurs tactile dont je parlais, il s’agit de ceux que tu verra avec les écrans en lien.
    Pas hésiter a fouiner sur Ali ou eBay pour trouver de bons prix, car on passe vite du simple au triple.

    https://fr.aliexpress.com/item/1005006046334036.html

    https://fr.aliexpress.com/item/1005004630762491.html

    https://fr.aliexpress.com/item/1005005990026965.html

    https://fr.aliexpress.com/item/4000029283315.html

    https://fr.aliexpress.com/item/1005005993834692.html

    @pierro78: Je vois de quoi tu parles pour convertisseur hdmi et oui, ma solution est plus « bricolage » mais c’est aussi que le but est de faire une tablette linux autonome ;)
    Çette tablette aura d’ailleurs plus de chances de finir en 9.7″, car les dalles écran et tactile sont peu cher avec leur contrôleurs et aussi que j’ai trouver un panneaux emr avec stylet, en 2048 point de pression ainsi que le contrôleur USB natif…

    Répondre
  • 23 novembre 2023 - 14 h 31 min
  • 23 novembre 2023 - 14 h 33 min

    @eeegr:

    PS : pour l ipad je crois avoir lu que c etait possible mais peut etre plutot sur les ipad qui ont l USB C …

    Répondre
  • 23 novembre 2023 - 15 h 38 min

    @pierro78: merci des précisions, c’est cool en effet de pouvoir recycler ainsi des vieilles tablettes (ou vieux téléphones) en écran de contrôle ou autre.

    Répondre
  • 24 novembre 2023 - 19 h 26 min

    Pour des écrans de contrôle, de solution domotique ou autre, le mieux serait d’avoir une appli Android simple, compatible avec les vieilles versions (4.4 et +), qui permette d’afficher à minima la page web d’un serveur.
    Ainsi, on peut réutiliser les vieilles tablettes et téléphones en « centres de contrôle ».
    Le plus dur reste à faire démarrer le bouzin rapidement, facilement, et en arrivant à cacher toute la misère Android dessous.
    En soit, je ne pense pas que ce soit impossible, ou même difficile, mais personne n’a envie de faire des applis sur des vieux trucs, je pense que les devs des home assistant & co travaillent au contraire sur les dernières technologies, ce qui enterre encore plus vite le matériel obsolescent.

    L’idée géniale serait de pouvoir booter un linux, mais côté logiciel c’est trop verrouillé pour y arriver.

    C’est très rageant tous ces déchets technologiques encore fonctionnels qui ne peuvent pas être réutilisés à cause de contraintes hardware et software.

    Répondre
  • 24 novembre 2023 - 22 h 07 min

    @StarDreamer: Cela peut se faire, en « rootant » l’appareil, en supprimant toutes les applications non essentielles, prendre un navigateur ultra léger (sur f-droid?) pour afficher une webUI.
    Mais aussi bien pour le root, que pour une version datée d’Android, la question de la sécurité se pose…Surtout en domotique.
